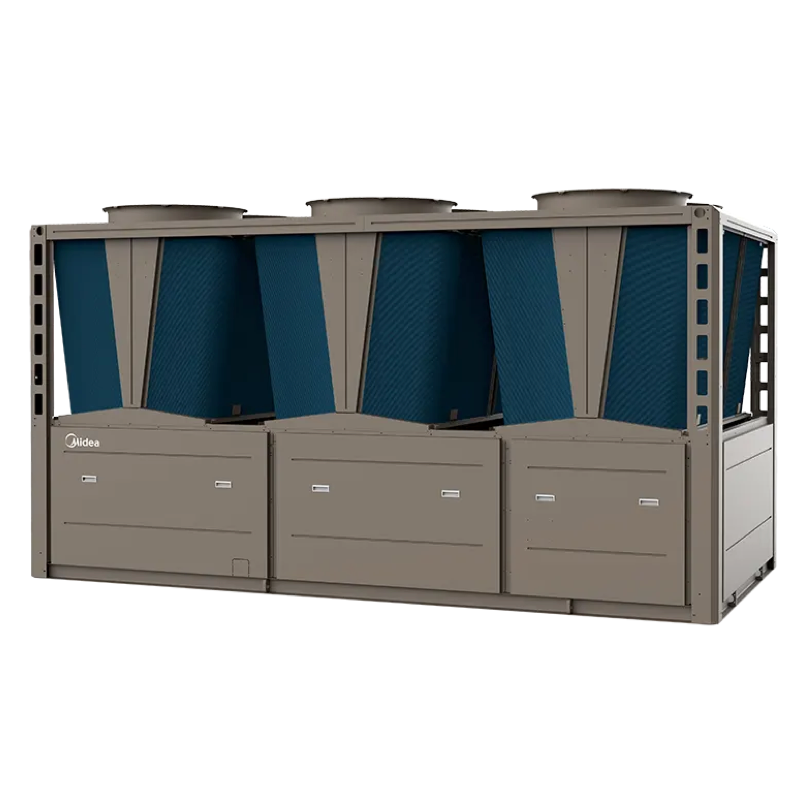

Aqua Thermal Max RHAH55HVK

Selecione o modelo:

Ref: RHAH55HVK

Cor disponível

A gama Aqua Thermal Max da Midea foi concebida para aplicações de média e grande dimensão, disponibilizando modelos com capacidades nominais de arrefecimento entre aproximadamente 193 kW e 398 kW, e capacidades em aquecimento que podem atingir cerca de 451 kW. Os modelos disponíveis — RHAH55HVK, RHAH65HVK, RHAH75HVK, RHAH100HVK, RHAH105HVK e RHAH110HVK — permitem cobrir uma ampla variedade de necessidades, desde edifícios comerciais de grande dimensão até instalações industriais exigentes. A possibilidade de ligação modular até 16 unidades permite atingir potências elevadas e adaptar o sistema à evolução da carga térmica do edifício, garantindo flexibilidade no dimensionamento .

Funcionamento e Modos de Operação

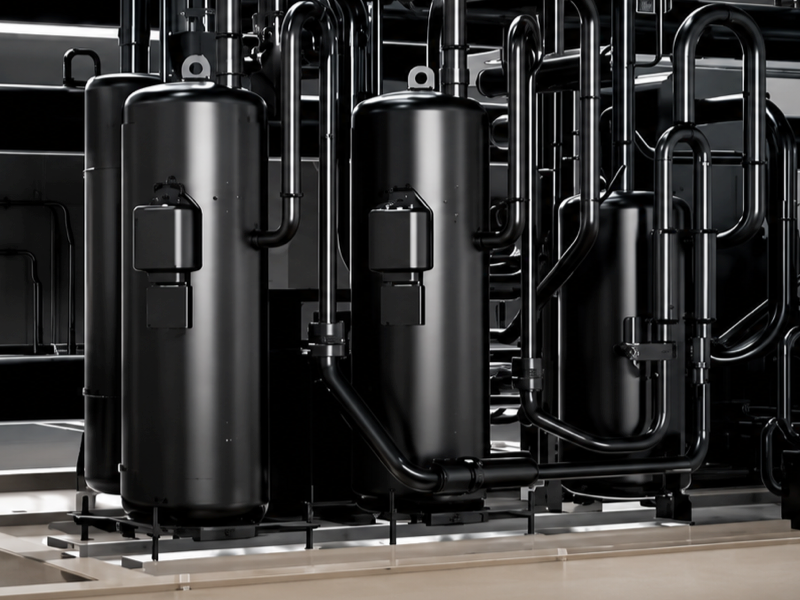

Os chillers Aqua Thermal Max operam como bombas de calor ar/água com tecnologia DC Inverter, assegurando funcionamento em arrefecimento, aquecimento e produção de água quente sanitária. O sistema utiliza compressores Scroll com injeção de vapor otimizada (EVI), o que permite melhorar significativamente o desempenho em aquecimento, especialmente em condições extremas. Em modo de arrefecimento, produzem água entre 0°C e 20°C, enquanto em aquecimento operam com temperaturas de saída entre 25°C e 54°C, podendo a produção de AQS atingir valores superiores mediante customização.

Intervalos de Funcionamento

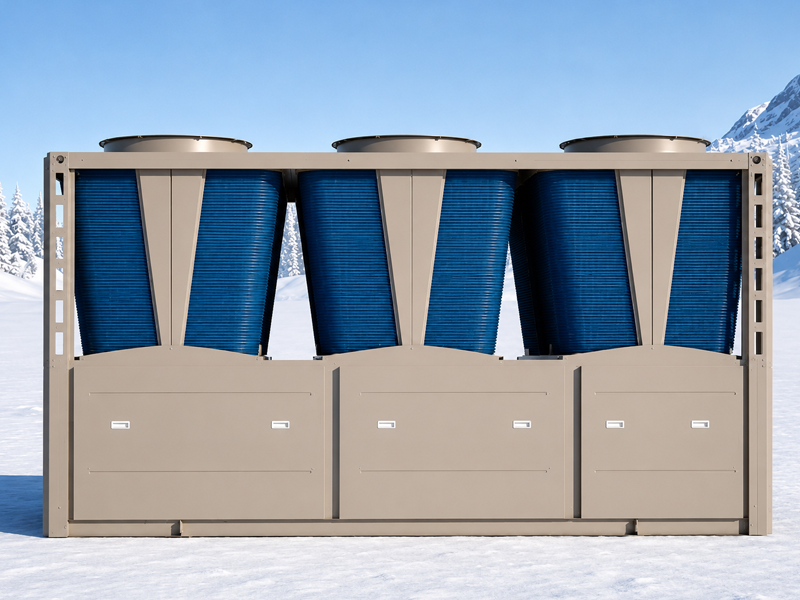

A gama distingue-se pela sua capacidade de operar em condições ambientais exigentes, garantindo funcionamento em aquecimento com temperaturas exteriores até -30°C e em arrefecimento até 48°C. No que respeita à água, permite temperaturas de saída entre 0°C e 20°C em arrefecimento e entre 25°C e 54°C em aquecimento, com possibilidade de adaptação para AQS até cerca de 65°C. Esta ampla gama de funcionamento assegura fiabilidade e desempenho consistente em diferentes climas e aplicações.

Eficiência Energética e Tecnologia

O desempenho energético é otimizado através da combinação de várias tecnologias, incluindo o compressor DC Inverter com injeção de vapor, que assegura estabilidade e eficiência em condições de baixa temperatura. O permutador de calor de placas de elevada eficiência aumenta a superfície de troca térmica, permitindo melhorar a eficiência global do sistema. Adicionalmente, o subarrefecimento do refrigerante através deste permutador atua como intercooler secundário, podendo aumentar a eficiência energética em cerca de 10%. Os sistemas apresentam valores de eficiência elevados, com SCOP até cerca de 4,33, garantindo bom desempenho sazonal.

Sistema Modular e Instalação

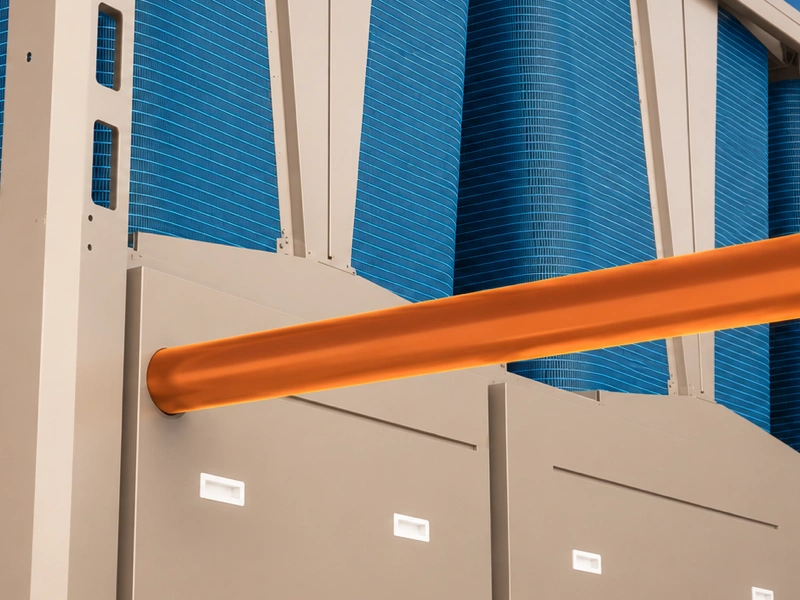

O design modular permite a ligação de até 16 unidades, possibilitando uma combinação flexível de capacidades. A ligação entre módulos é realizada sem necessidade de soldadura, reduzindo o tempo de instalação e aumentando a fiabilidade do sistema. Esta configuração permite também reduzir a área ocupada e facilitar a expansão futura da instalação, adaptando-se às necessidades do projeto.

Tecnologia de Controlo e Fiabilidade

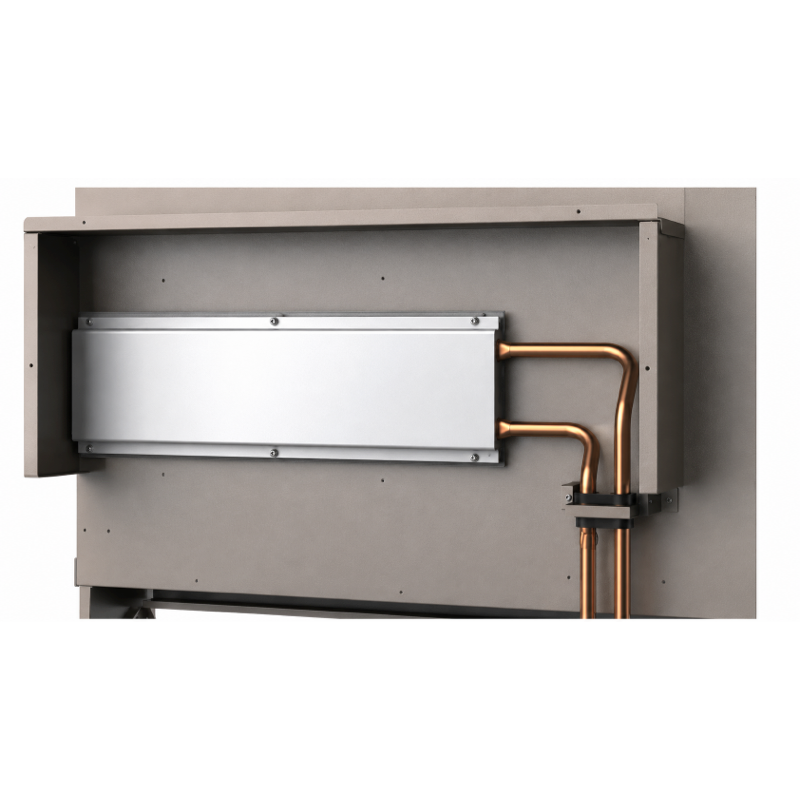

A gama incorpora sistemas avançados de controlo e proteção, incluindo uma tecnologia de controlo de óleo em quatro etapas, que assegura a lubrificação adequada do compressor e evita falhas por falta de óleo. O separador centrífugo de óleo, com eficiência até 99%, garante o retorno eficaz do óleo ao compressor, enquanto sistemas automáticos monitorizam continuamente o funcionamento. Adicionalmente, a unidade utiliza arrefecimento do quadro elétrico através de refrigerante, garantindo estabilidade dos componentes eletrónicos mesmo em condições exigentes.

Modos Silenciosos

Os chillers Aqua Thermal Max incluem vários modos de funcionamento silencioso, como modo silencioso, super-silencioso e modo noturno, permitindo adaptar o nível sonoro às condições de operação e ao ambiente envolvente. Esta flexibilidade torna o equipamento adequado para instalações em zonas sensíveis ao ruído, mantendo simultaneamente o desempenho térmico.

Sistema de Controlo e Integração

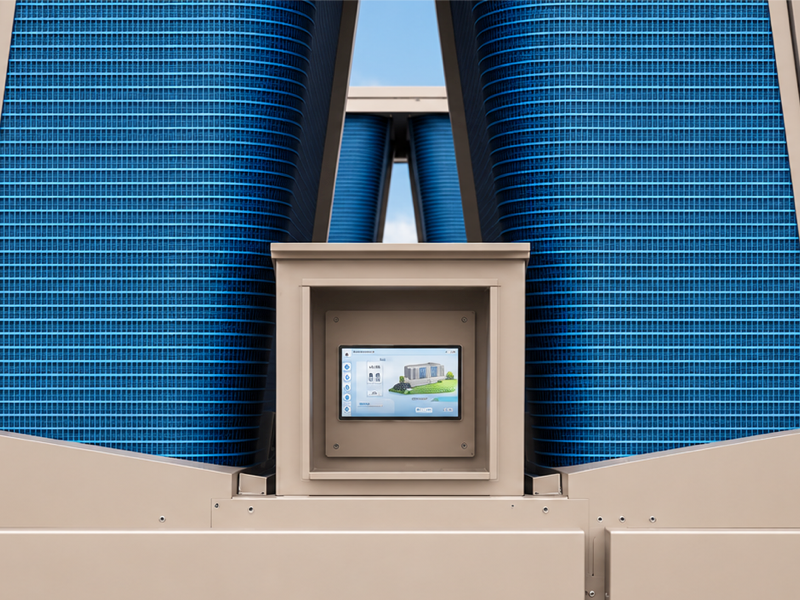

O controlo é realizado através de controlador por cabo com teclas tácteis, sendo possível ligar até 16 unidades num único sistema. Está disponível um ecrã tátil opcional de 7”, que permite monitorização em tempo real de parâmetros como temperatura e pressão, registo de avarias, temporização e gestão avançada do sistema. A unidade é compatível com sistemas de gestão centralizada, incluindo BMS, QuickView e plataformas de gestão de chillers, permitindo integração em edifícios inteligentes.

Especificações técnicas

Modelo

Modelo
RHAH55HVK
Capacidade
55

Alimentação

Alimentação (V/Ph/Hz)
400, 3 + N, 50

Arrefecimento

Capacidade nominal (kW)
193.3
Potência elétrica absorvida (kW)
66.4
EER (kW/kW)
2.91
SEER (kW/kW)
4.61

Aquecimento

Capacidade nominal (kW)
223.7
Potência elétrica absorvida (kW)
62.2
COP (kW/kW)
3.60
SCOP (kW/kW)
4.33

Compressor

Tipo
Scroll
Sistema 1
2
Sistema 2
2
Sistema 3
0

Fluido refrigerante

Tipo
R32
Carga de gás (kg)
23 / 23
Corrente máxima (A)
212

Permuta de calor

Tipo
Serpentina com alhetas
Motor de ventilador
DC Inverter
Quantidade
4

Permutador de água

Tipo
Placas
Caudal de água (m³/h)
33.25
Queda de pressão (kPa)
54.50
Ligações hidráulicas (mm)
DN100
Pressão máxima (MPa)
1.0

Ruído

Nível pressão sonora (dB(A))
92

Dimensões e peso

Dimensões net Comp.xLxA (mm)
3.520x2.280x2.500
Peso net/bruto (kg)
1.880

Limites de funcionamento

Arrefecimento (°C)
-10 ~ 48
Aquecimento (°C)
-30 ~ 43
AQS customização (°C)
-30 ~ 43

Limites de temperatura de saída de água

Arrefecimento (°C)
0 ~ 20
Aquecimento (°C)
25 ~ 54
AQS customização (°C)
30 ~ 54

Notas

1
Arrefecimento: temperatura de entrada / saída de água 12°C / 7°C; temperatura exterior 35°C TBS.
2
Aquecimento: temperatura de entrada / saída de água 40°C / 45°C; temperatura exterior 7°C TBS / 6°C TBH.
3
Temperatura de saída AQS superior a 65°C por customização.
4
Em modo de arrefecimento, se a temperatura da saída de água for inferior a 5°C é necessário anti-congelante.
5
Unidade fornecida sem carga de gás.
