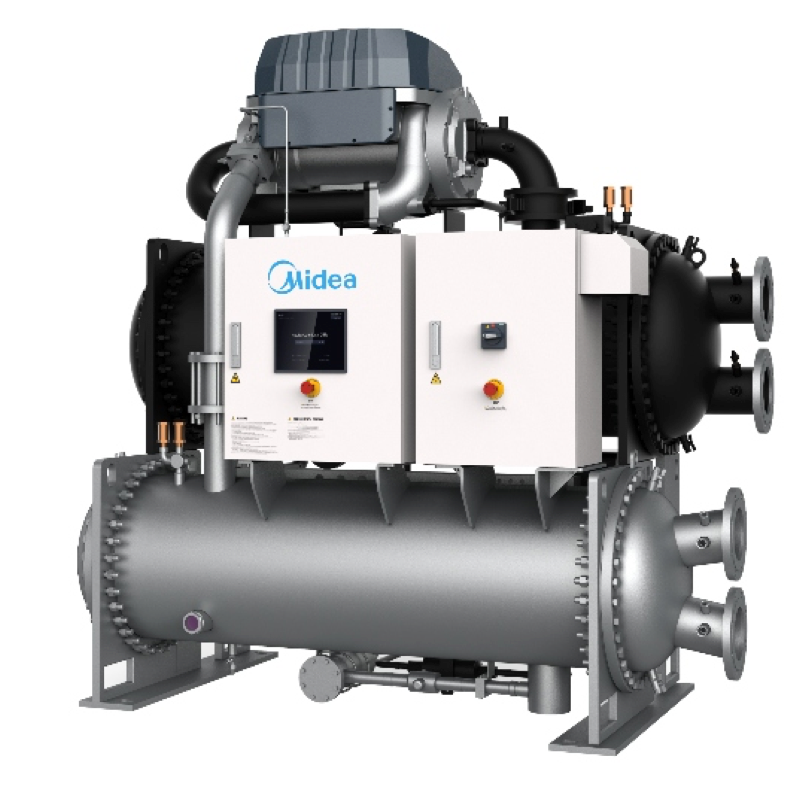

Magboost Apex Pro CCWG100EV(X)E

Selecione o modelo:

Ref: CCWG100EV(X)E

Cor disponível

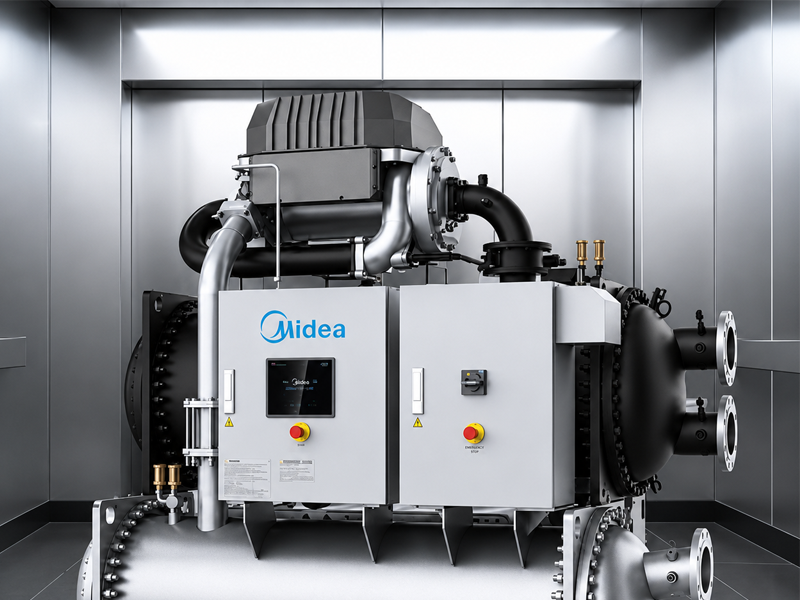

A gama Magboost Apex Pro da Midea corresponde a chillers centrífugos de elevada eficiência, concebidos para aplicações de grande escala, com capacidades nominais de arrefecimento que variam aproximadamente entre 351 kW e 527 kW. Os modelos disponíveis — CCWG100EV(X)E, CCWG130EV(X)E e CCWG150EV(X)E — permitem responder a instalações de elevada exigência, como aeroportos, hotéis, edifícios de serviços e infraestruturas industriais. A elevada capacidade unitária, aliada à possibilidade de combinação modular, torna esta gama adequada para projetos de grande dimensão e elevada carga térmica

Funcionamento e Princípio de Operação

O Magboost Apex Pro é um chiller centrífugo isento de óleo, baseado em tecnologia de rolamentos magnéticos, eliminando completamente a necessidade de lubrificação tradicional. O sistema integra compressão centrífuga em dois estágios com injeção de vapor otimizada, o que permite aumentar a eficiência em cerca de 6% face a sistemas de estágio único. Esta arquitetura garante um funcionamento altamente eficiente, estável e silencioso, sendo particularmente adequada para regimes de carga variável e operação contínua.

Eficiência Energética e Desempenho

A eficiência do sistema é uma das principais características desta gama, com valores de COP superiores a 6,0 e IPLV até cerca de 10,86, evidenciando um excelente desempenho em carga parcial. O sistema utiliza motores síncronos de ímanes permanentes com eficiência superior a 96%, podendo atingir 97% em condições ótimas. A utilização de tecnologia SVPWM permite um controlo preciso da velocidade do motor, reduzindo o consumo elétrico tanto no arranque como durante o funcionamento. Adicionalmente, o evaporador inundado e o condensador de elevada eficiência contribuem para aumentar a eficiência de permuta térmica entre 25% e 30%.

Tecnologia de Rolamentos Magnéticos

O compressor utiliza rolamentos magnéticos radiais e axiais, que permitem eliminar o contacto mecânico e reduzir significativamente as perdas por fricção. O consumo energético destes rolamentos é inferior a 0,2 kW, representando apenas 2% a 10% do consumo de sistemas convencionais com óleo. Esta tecnologia permite maior eficiência a altas velocidades, menor desgaste mecânico e aumento da vida útil do equipamento. A ausência de óleo elimina também a necessidade de sistemas auxiliares de lubrificação, simplificando a manutenção.

Controlo Avançado e Precisão

O sistema integra um controlo avançado dos rolamentos magnéticos com monitorização em alta frequência e compensação ativa de vibrações. A tecnologia permite ajustes dinâmicos com análise até 20 kHz e controlo de posição extremamente preciso, com tolerâncias de deslocamento do rotor na ordem dos 0,5 μm. O sistema inclui ainda proteção contra sobrecargas, sendo capaz de suportar até 500 eventos contínuos sem comprometer o funcionamento, aumentando significativamente a fiabilidade global.

Fiabilidade e Longevidade

Os compressores incorporam tecnologias patenteadas que permitem uma vida útil estimada até 30 anos. O design sem óleo reduz o desgaste mecânico e os riscos de falha associados à lubrificação, enquanto o sistema de controlo inteligente monitoriza continuamente o estado de funcionamento. A integração dos componentes — compressor, motor, variador de frequência e controlo — num único módulo reduz o número de componentes e aumenta a robustez do sistema.

Permuta de Calor e Circuito Termodinâmico

O sistema utiliza permutadores do tipo shell & tube de elevada eficiência, com evaporador inundado que reduz a quantidade de refrigerante necessária e melhora a transferência térmica. O condensador apresenta um design otimizado com tubos elípticos e reforço estrutural, aumentando a área de permuta e acelerando a dissipação de calor. Este conjunto permite maximizar a eficiência global do ciclo frigorífico e reduzir o consumo energético.

Especificações técnicas

Modelo

Modelo
CCWG100EV(X)E
Capacidade
100

Arrefecimento

Capacidade nominal (kW)
351.6
Potência elétrica absorvida (kW)
57.02
COP (W/W)
6.166
IPLV (W/W)
10.19

Corrente

Nominal (A)
94.2
Máxima (A)
103.6

Evaporador

Caudal de água (m³/h)
54.32
Queda de pressão (kPa)
39.5
Ligações hidráulicas (mm)
DN150

Condensador

Caudal de água (m³/h)
67.89
Queda de pressão (kPa)
31.4
Ligações hidráulicas (mm)
DN150

Fluido refrigerante

Tipo
R124ze(E)
Carga de gás (kg)
220

Dimensões e peso

Dimensões net Comp.xLxA (mm)
2.260x1.330x2.290
Peso bruto (kg)
2.680

Notas

1
Desempenho e eficiência baseados no AHPI 550/590.
2
Condições do evaporador: temperatura de entrada de água 12°C / 22°C; temperatura saída de água 6°C / 67°C.
3
Condições do condensador: temperatura de entrada de água 29°C / 44°C; temperatura saída de água 34°C / 61°C.
4
Unidade fornecida sem carga de gás.
