Ventiloconvectores (Fan Coils)

Cor disponível

A gama de ventiloconvectores da Midea caracteriza-se por uma elevada versatilidade, abrangendo diferentes tipologias de unidades: cassete de 1 via, cassete de 4 vias, cassete compacta, unidades murais, unidades de conduta e unidades de teto/chão. Esta diversidade permite responder a praticamente qualquer requisito de instalação, desde espaços residenciais até edifícios de serviços, hospitais, hotéis ou aeroportos. Os caudais de ar disponíveis variam aproximadamente entre 150 m³/h e 1500 m³/h, cobrindo aplicações de pequena a média dimensão, com possibilidade de escolha entre sistemas de 2 tubos e 4 tubos, consoante as necessidades de funcionamento simultâneo em aquecimento e arrefecimento

Funcionamento e Eficiência

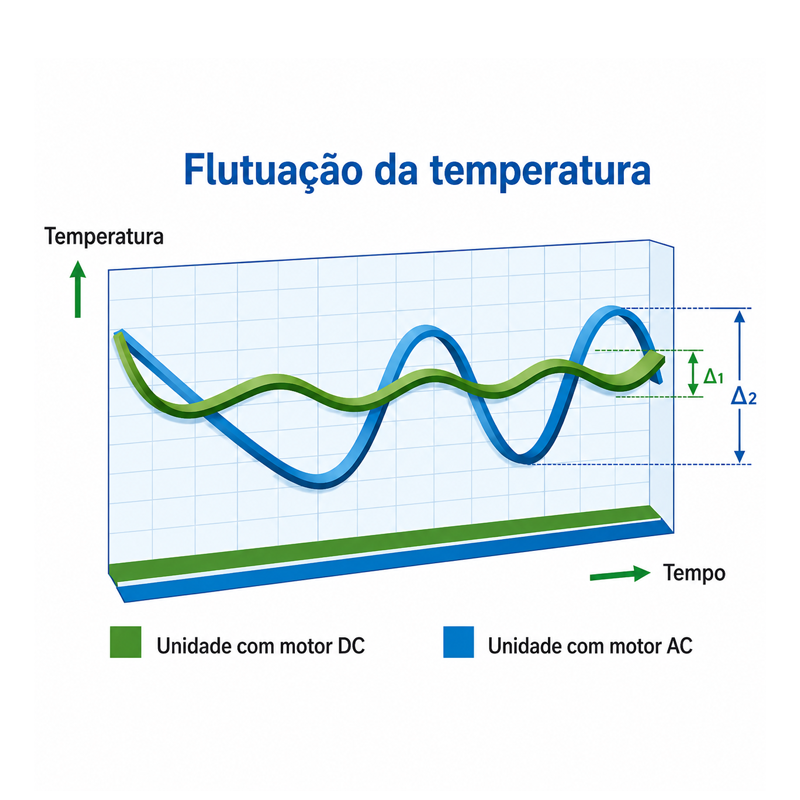

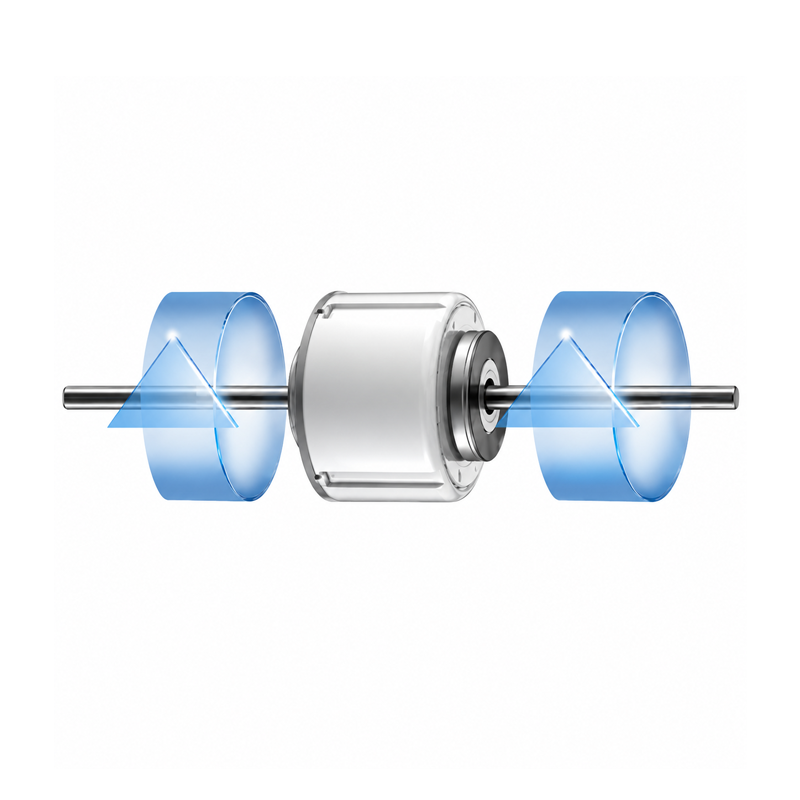

Os ventiloconvectores utilizam motores de ventilador DC Inverter brushless, que permitem ajustar continuamente o caudal de ar em função da carga térmica do espaço. Esta modulação assegura uma resposta rápida às necessidades de climatização, reduzindo as oscilações de temperatura e melhorando o conforto térmico. A tecnologia DC permite ainda reduzir o consumo energético até cerca de 30% face a unidades convencionais com motores AC, ao mesmo tempo que diminui o nível sonoro em cerca de 2 a 5 dB(A), proporcionando um ambiente mais silencioso e eficiente.

Tipologias de Unidades

As unidades tipo cassete destacam-se pela sua integração em teto falso e distribuição uniforme do ar, com opções de insuflação a 360° nas versões de 4 vias ou fluxo direcionado nas versões de 1 via. As cassetes compactas apresentam dimensões reduzidas, aproximadamente 575 x 575 mm, sendo ideais para espaços com limitações de instalação. As unidades murais são instaladas diretamente na parede, facilitando a manutenção e instalação. Já as unidades de teto/chão permitem instalação tanto na horizontal como na vertical, com ou sem envolvente, adaptando-se a diferentes exigências arquitetónicas. Por fim, as unidades de conduta permitem uma integração completamente oculta, sendo adequadas para sistemas centralizados.

Conforto Térmico e Distribuição de Ar

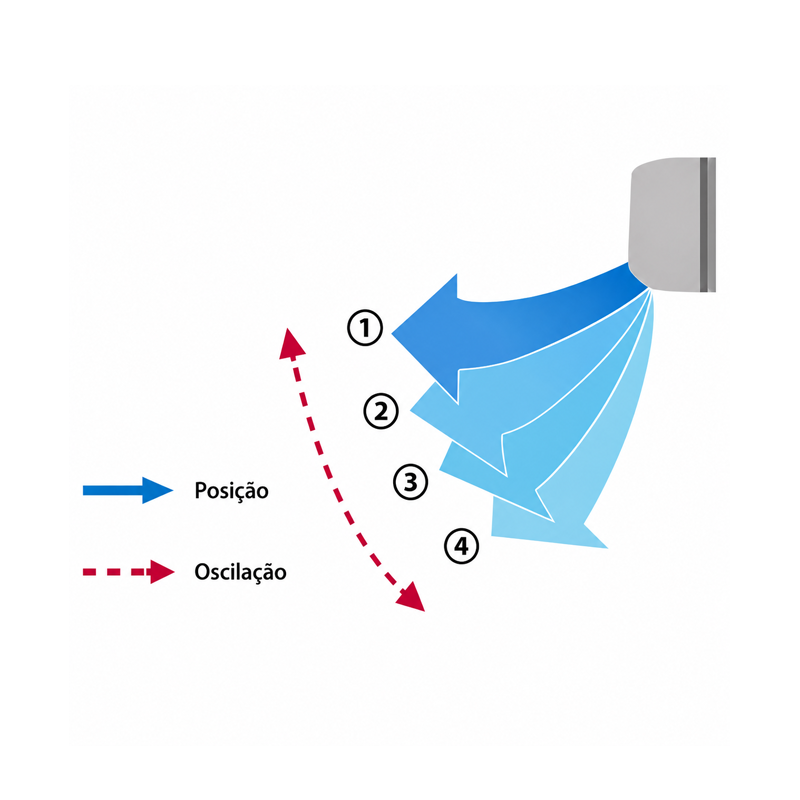

A distribuição de ar é otimizada através de soluções como insuflação a 360°, controlo individual de defletores e defletores automáticos, garantindo uma difusão homogénea do ar no espaço. A função de compensação de temperatura permite ajustar automaticamente a diferença entre a temperatura real e a temperatura de setpoint, melhorando o conforto. Adicionalmente, funções como prevenção de insuflação de ar frio em aquecimento e ventilação forçada contribuem para uma experiência mais estável e confortável.

Funcionalidades e Operação

Os ventiloconvectores incluem um conjunto alargado de funcionalidades, como reinício automático após falha de energia, função Follow Me, que utiliza o sensor do comando remoto para medir a temperatura no local do utilizador, e possibilidade de operação com diferentes velocidades de ventilador. É também possível integrar resistências elétricas auxiliares para reforço da capacidade em aquecimento, bem como configurar parâmetros como histerese de temperatura e modos de funcionamento diretamente na PCB.

Especificações técnicas

Gama de produtos

Ventiloconvectores disponíveis em várias tipologias para soluções a 2 tubos e 4 tubos.

Tipologias disponíveis

2 tubos

Cassete 1 Via, Cassete 4 Vias, Cassete Compacta, Conduta, Mural e Teto/Chão

4 tubos

Cassete 4 Vias, Cassete Compacta, Conduta e Teto/Chão

Caudal de ar

150 a 1500 CFM, dependendo da família e configuração

Aplicações

Utilização

Hospitais, escritórios, hotéis, aeroportos e edifícios comerciais

Tecnologia

Motor DC Inverter, baixo nível sonoro e controlo preciso da temperatura

Eficiência

Redução de consumo até 30% face a modelos AC correspondentes

Cassete 1 Via

Unidades de cassete com insuflação por uma via, instalação flexível e bomba de condensados incorporada.

Características

Insuflação de ar

1 via

Bomba de condensados

Incorporada, com elevada altura manométrica

Instalação

Adequada para tetos falsos e espaços com necessidade de distribuição localizada

Cassete 4 Vias

Unidades de cassete com distribuição de ar em quatro direções, disponíveis em versões 2 tubos e 4 tubos.

Características

Distribuição de ar

4 vias

Versões

2 tubos e 4 tubos

Controlo

Compatível com controladores centralizados e BMS mediante configuração/acessórios

Cassete Compacta

Unidades compactas para instalação discreta em teto falso, indicadas para espaços com restrições de altura.

Características

Formato

Compacto

Versões

2 tubos e 4 tubos

Instalação

Indicada para integração em teto falso

Mural

Ventiloconvectores murais para instalação à vista, com design compacto e aplicação simples em espaços interiores.

Características

Instalação

Mural

Aplicação

Espaços comerciais e residenciais ligeiros

Controlo

Compatível com controladores por infravermelhos e por cabo, conforme configuração

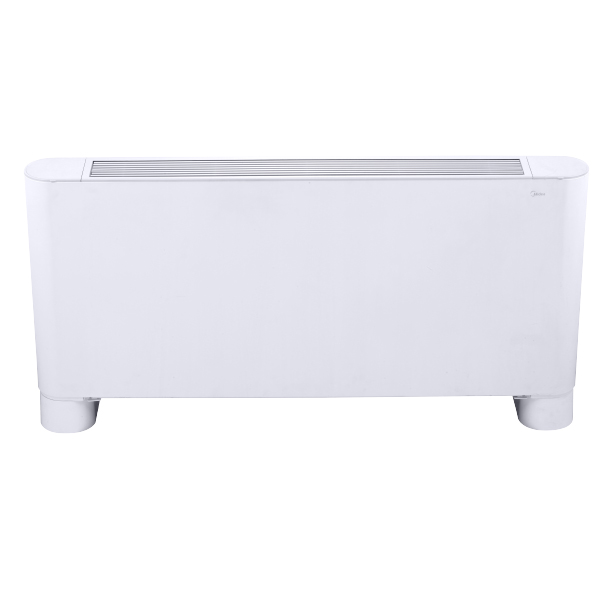

Teto/Chão

Unidades para instalação em teto ou junto ao chão, com ou sem envolvente, adequadas a diferentes necessidades arquitetónicas.

Características

Instalação

Teto ou chão

Versões

Com ou sem envolvente; 2 tubos e 4 tubos

Flexibilidade

Adequadas a espaços com limitações de teto falso ou requisitos de instalação à vista

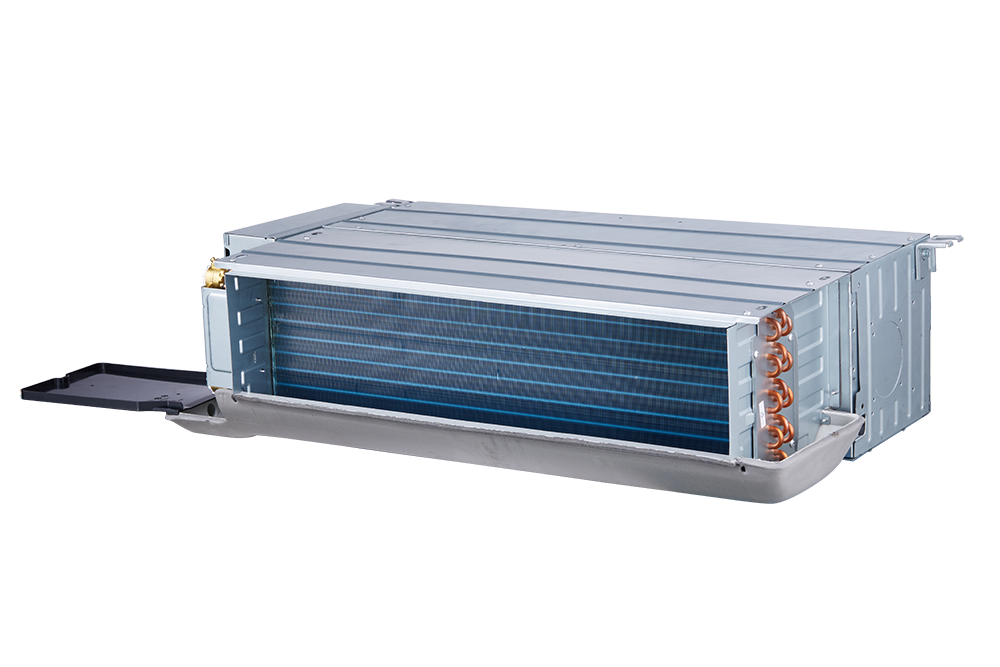

Conduta

Unidades de conduta para integração em teto falso, com retorno de ar posterior ou inferior e possibilidade de entrada de ar novo.

Características

Pressão estática

12 Pa standard; 30~50 Pa configurável em modelos indicados

Retorno de ar

Posterior ou inferior

Entrada de ar novo

Porta externa reservada; até 20% do caudal de ar total

Controlo

Para controlo por cabo, centralizado ou BMS pode requerer kit FCU customizado

Funções transversais

Funções disponíveis de forma standard, opcional ou configurável consoante a família e os acessórios selecionados.

Funções

Follow Me

Sonda de temperatura integrada no controlo remoto deteta a temperatura ambiente

Prevenção de ar frio

Impede insuflação de ar frio no arranque em aquecimento

Reinício automático

Reposição dos parâmetros após falha de energia

Ventilação forçada

Ventilador opera de acordo com a configuração após fecho da válvula

Compensação de temperatura

Modo aquecimento: T2=T1+ΔT; modo arrefecimento: T2=T1-ΔT

Porta XYE

Comunicação com controladores centralizados ou BMS

Porta PQE

Comunicação com Modbus

Controlo 0-10V

Entrada/saída 0-10V para adaptação a requisitos de energia

Controladores e acessórios

Soluções de controlo local, centralizado e BMS, com acessórios de válvula e kit FCU.

Controladores por infravermelhos

R05/BGE

Ecrã LCD; controlo de modo, velocidade do ventilador, seleção horária/temperatura/defletores

R51/E

Aplicável a Cassete Compacta e Mural

RM12F

Controlo individual dos defletores para Cassete 4 Vias e Mural

Controladores centralizados

CCM09

Programação semanal, ecrã LCD de grandes dimensões e controlo até 64 unidades

CCM30

Teclas tácteis, ecrã LCD de grandes dimensões e controlo até 64 unidades

Controladores por cabo

KJR-18B/E

Termóstato mecânico para Teto/Chão e Conduta sem resistência elétrica, opcional

KJR-29B

Receção de sinal remoto para Cassete 4 Vias e Mural, opcional

KJR-75A/BK

Ecrã LED e controlo do ventilador de 7 velocidades

KJRP-86A/BMFNKD-E

Ecrã LCD, Modbus, modo económico e aviso

WDC3-86S

Comunicação bidirecional, controlo de grupo e permissões

Kit válvula

DN15

Rosca interior 1/2”; cassete e teto/chão a 4 tubos para água quente

DN20

Rosca interior 3/4”; unidades a 2 tubos e água fria em conduta, cassete e teto/chão a 4 tubos

Software de seleção

Ferramenta de seleção com interface de projeto, condições de ar/água e velocidade do ventilador.

Funcionalidades

Interface principal

Permite inserir diretamente condições de ar, água e velocidade do ventilador

Relatórios

Interface de relatórios e informação de projeto

Utilização

Interface visual e de fácil utilização
