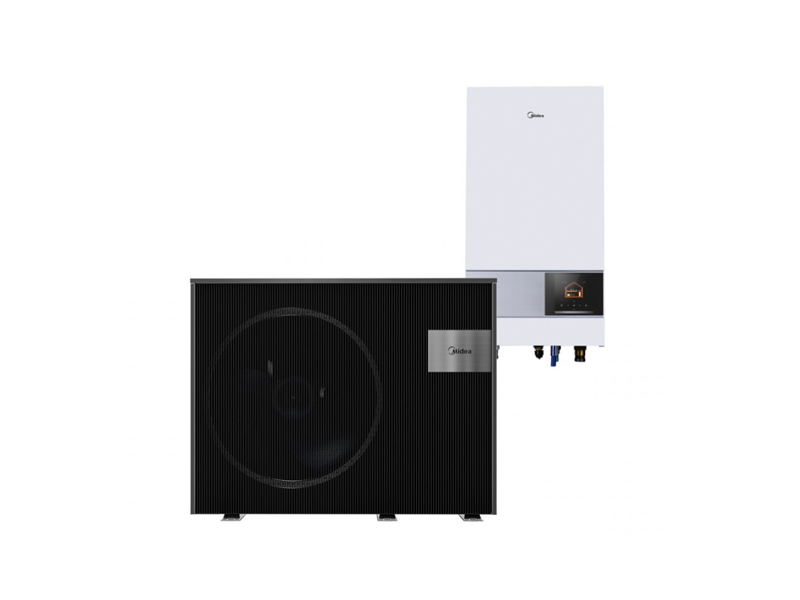

M-Thermal Série Hygge Tipo Split MHA-V12WD2N8-E + HB-A160CGN8-E

Selecione o modelo:

Ref: MHA-V12WD2N8-E + HB-A160CGN8-E

Cor disponível

A M-Thermal Série Hygge Tipo Split combina unidade exterior com módulo hidrónico, disponível também com depósito integrado, garantindo elevada eficiência energética, tecnologia EVI e conforto em aquecimento, arrefecimento e AQS.

Solução de Topo em Eficiência Energética

A M-Thermal Série Hygge Tipo Split foi concebida para ser um dos produtos mais eficientes e com maior poupança de energia no mercado europeu. Em conformidade com o regulamento da União Europeia, atinge a classe de eficiência energética A+++ tanto a TSA 35°C como a TSA 55°C em aquecimento ambiente, proporcionando ao utilizador uma experiência de conforto superior a um custo de operação mais reduzido.

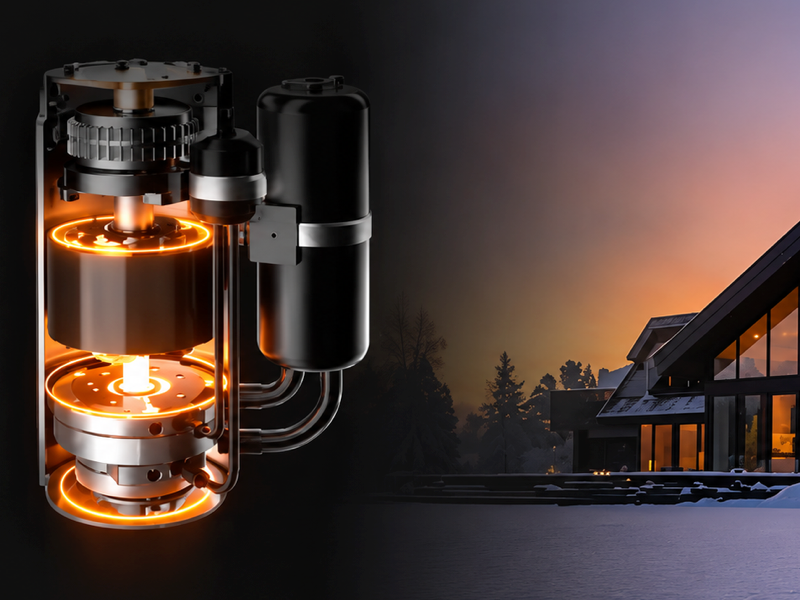

Compressor EVI

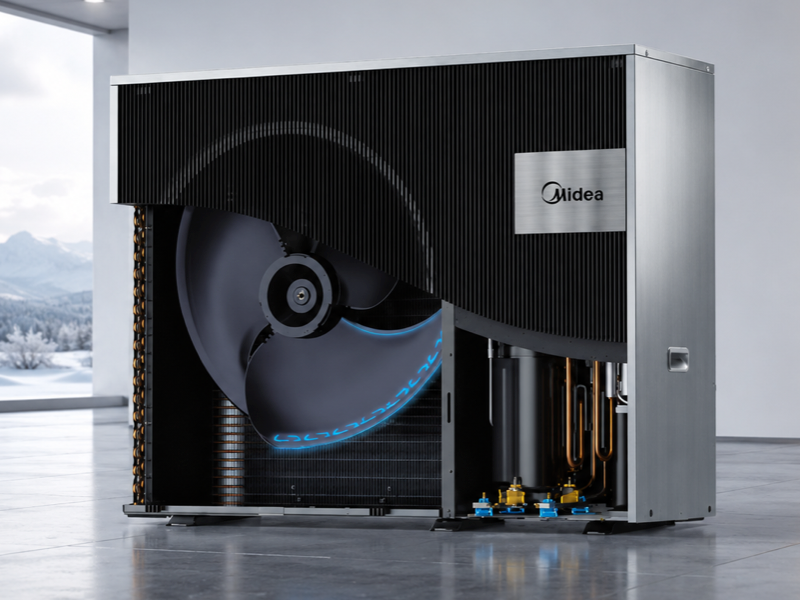

O coração desta série é o compressor EVI, que incorpora tecnologia de injeção de vapor otimizada para garantir 100% da capacidade de aquecimento nas condições A-15/W35, ou seja, mesmo com temperatura ambiente de -15°C a unidade mantém a plena capacidade de aquecimento, sem qualquer atenuação de desempenho. Face a uma bomba de calor convencional, que perde capacidade progressivamente abaixo de 0°C, a Série Hygge mantém um desempenho constante e fiável em condições climáticas extremas.

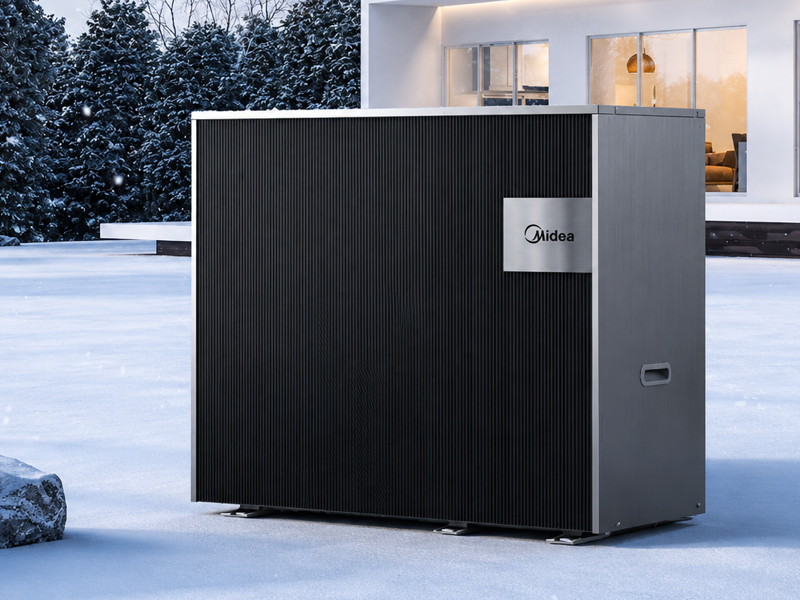

Ampla Gama de Temperaturas de Funcionamento

O sistema opera de forma fiável numa gama de temperaturas excecionalmente alargada. Em modo de aquecimento, a temperatura ambiente de funcionamento estende-se de -28°C a 35°C, com temperatura de saída de água entre 25°C e 65°C. Em modo de arrefecimento opera entre -5°C e 43°C, com temperatura de saída de água entre 5°C e 25°C. Para produção de AQS, o equipamento funciona entre -28°C e 43°C de temperatura ambiente, com temperatura de saída de água entre 20°C e 60°C.

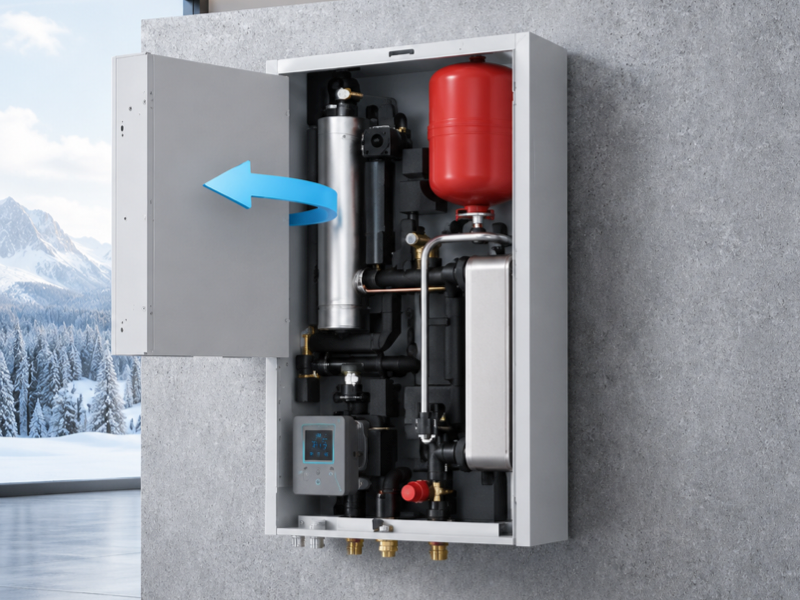

Caixa de Controlo Rotativa

A caixa de controlo eletrónica rotativa foi especialmente concebida para facilitar o acesso e a manutenção dos principais componentes hidráulicos, reduzindo o tempo e o custo das intervenções técnicas. O tubo de água Flow-Ease simplifica adicionalmente a instalação e os trabalhos de manutenção, tornando o processo mais rápido e intuitivo para o instalador.

Duas Configurações Disponíveis

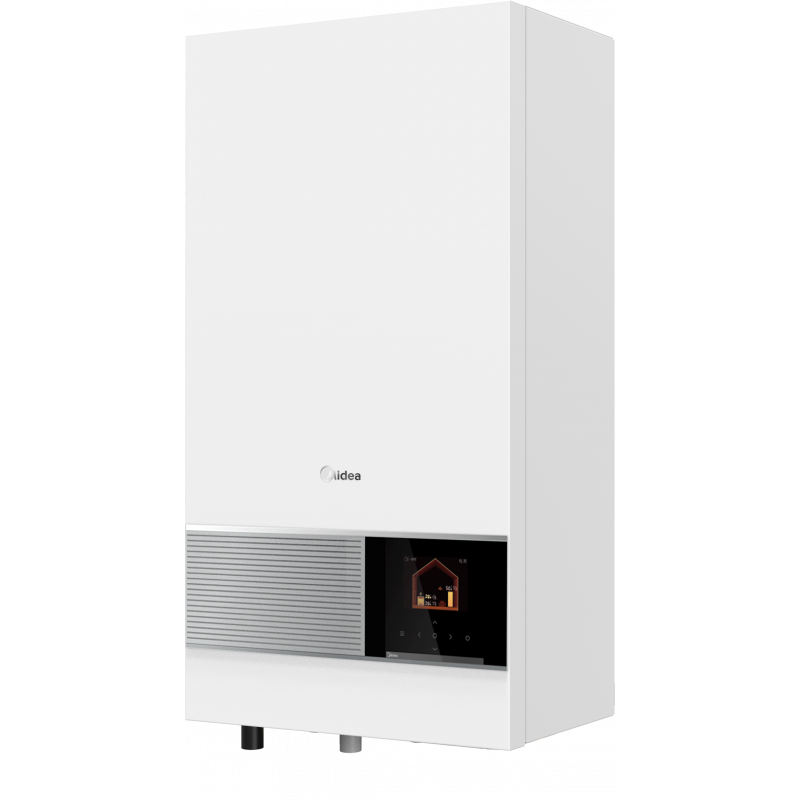

A série Hygge está disponível em duas configurações distintas, adaptáveis a diferentes necessidades de instalação. A configuração com Módulo Hidrónico (modelo HB-A160CGN8-E) destina-se a instalações onde o depósito de AQS já existe ou é instalado separadamente, permitindo maior flexibilidade na conceção do sistema. A configuração com Módulo Hidrónico e Depósito Integrado (modelo HBT-A160240CD30GN8-E) integra numa única unidade compacta o módulo hidrónico e o depósito de água quente sanitária de dimensão XL, com eficiência energética AQS de 153% em climas quentes (COP 3,82) e 136% em climas amenos (COP 3,40), ambos com classificação A+.

Especificações técnicas

Modelo

Modelo
MHA-V12WD2N8-E + HB-A160CGN8-E
Capacidade
12 kW
Unidade Interior
HB-A160CGN8-E
Unidade Exterior
MHA-V12WD2N8-E

Modelo

Unidade exterior
MHA-V12WD2N8-E
Módulo hidrónico
HB-A160CGN8-E

Alimentação

Alimentação (V/P/Hz)
230, 1 + N, 50

Aquecimento A7W35

Capacidade nominal (kW)
12.10
Potência elétrica absorvida (kW)
2.40
COP
5.04

Aquecimento A7W45

Capacidade nominal (kW)
12.10
Potência elétrica absorvida (kW)
3.18
COP
3.81

Aquecimento A7W55

Capacidade nominal (kW)
12.10
Potência elétrica absorvida (kW)
4.02
COP
3.01

Aquecimento A-7W35

Capacidade nominal (kW)
12.10
Potência elétrica absorvida (kW)
3.97
COP
3.05

Aquecimento A-15W35

Capacidade nominal (kW)
12.10
Potência elétrica absorvida (kW)
4.82
COP
2.51

Arrefecimento A35W7

Capacidade nominal (kW)
10.0
Potência elétrica absorvida (kW)
3.32
EER
3.01

Eficiência energética

TSA 35 °C
A+++
TSA 55 °C
A+++
SCOP climas quentes TSA 35 °C
6.38
SCOP climas quentes TSA 55 °C
4.34
SCOP climas amenos TSA 35 °C
5.19
SCOP climas amenos TSA 55 °C
3.92
SEER TSA 7 °C
5.40
SEER TSA 18 °C
6.51

Módulo hidrónico

Dimensões net LxAxP (mm)
420x790x270
Dimensões embalagem LxAxP (mm)
525x1.050x360
Peso líquido/bruto (kg)
33 / 37

Unidade exterior

Dimensões net LxAxP (mm)
1.051x.330x475
Dimensões embarque LxAxP (mm)
1.235x1.390x570
Peso líquido/bruto (kg)
121 / 144

Fluido refrigerante e tubagem

Tipo
R32
Carga de fábrica (kg)
1,84
Carga adicional (g/m)
38
Comprimento sem carga (m)
15
Comprimento máximo tubagem (m)
30
Diferença máxima de altura (m)
20
Linha líquido
ø 9.52 (3/8”)
Linha gás
Ø 15.88 (5/8”)

Ligações hidráulicas

Diâmetro tubo entrada
R1”
Diâmetro tubo saída
R1”
Tubo drenagem
DN25

Limites de funcionamento

Arrefecimento (°C)
-5 ~ 43
Aquecimento (°C)
-28 ~ 35
AQS (°C)
-28 ~ 43
Gama TSA arrefecimento (°C)
5 ~ 25
Gama TSA aquecimento (°C)
25 ~ 65
Gama TSA AQS (°C)
20 ~ 60
