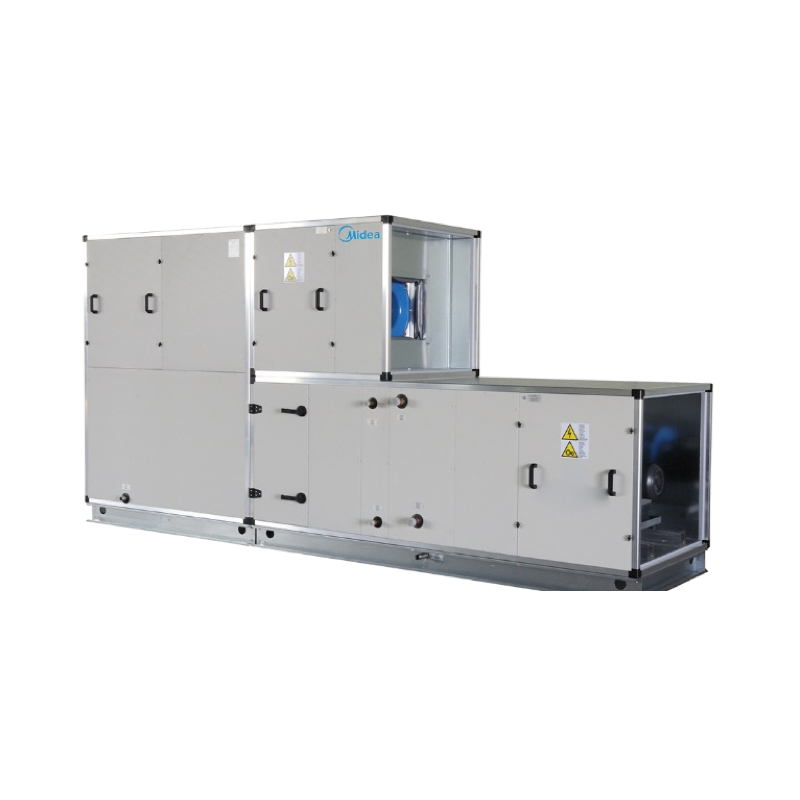

Unidade de Tratamento de Ar (UTA)

As unidades de tratamento de ar (UTA) da gama M-AQX da Midea foram desenvolvidas para aplicações de média e grande dimensão, sendo adequadas tanto para novos projetos como para reabilitação de edifícios. A sua utilização abrange uma vasta gama de setores, incluindo edifícios de serviços, hotéis, centros de congressos, ginásios e cinemas. São igualmente indicadas para aplicações com requisitos exigentes de qualidade do ar, como hospitais, salas limpas, indústria farmacêutica e alimentar, onde os níveis de higiene e controlo ambiental são críticos.

Software de Seleção e Projeto

O dimensionamento das unidades é realizado através do software AQX, que apresenta uma interface intuitiva e permite configurar rapidamente os parâmetros técnicos da unidade. Este software possibilita a exportação de documentação completa, incluindo dados de desempenho, curvas dos ventiladores, listas de materiais e desenhos técnicos em formato DWG. Esta ferramenta facilita o trabalho de projeto, permitindo ajustes rápidos e integração com outras especialidades

Configuração e Integração em Sistemas

As UTAs podem ser integradas em diferentes tipos de sistemas, incluindo soluções hidráulicas convencionais ou sistemas de expansão direta (DX). É possível a ligação a unidades exteriores VRF ou sistemas de condensação, através de serpentinas de expansão direta. Esta flexibilidade permite a adaptação da unidade a diferentes arquiteturas de climatização, incluindo aplicações de conforto e de processo

Construção e Desempenho Mecânico

As unidades apresentam uma construção robusta com painéis de parede dupla, disponíveis em poliuretano ou lã de rocha, com espessuras de 50 mm e 60 mm. Esta configuração garante elevado isolamento térmico e acústico. Conforme indicado na tabela técnica da página 3, as unidades atingem classes elevadas de desempenho, incluindo classe de fuga de ar L1, classes térmicas T2/T3 e baixos níveis de ponte térmica, assegurando elevada eficiência e redução de perdas energéticas

Certificação e Conformidade

As UTAs M-AQX encontram-se certificadas pela Eurovent, garantindo conformidade com normas europeias e internacionais. A certificação construtiva segue a norma EN 1886, enquanto a certificação de desempenho segue a norma EN 13053. Estes processos asseguram que os equipamentos cumprem elevados padrões de qualidade, eficiência energética e fiabilidade, sendo sujeitos a testes periódicos

Especificações técnicas

Aplicações

Aplicações comerciais e empresariais
Hotéis, centros de congressos, cinemas, ginásios e edifícios comerciais.
Aplicações técnicas e industriais
Hospitais, indústria de alta tecnologia, salas limpas, indústria farmacêutica e alimentar.
Conformidade
Produtos M-AQX em conformidade com ErP, de acordo com os regulamentos europeus ECOdesign EU R 1253/2014 e 1254/2014.

Software de Seleção

Interface
Software com interface intuitiva e ampla gama de opções de personalização e configuração.
Dimensionamento
Permite dimensionar rapidamente as unidades e disponibilizar a informação técnica relevante para cada projeto.
Certificação
Software certificado pela Eurovent.
Exportação
Projetos exportáveis em PDF ou RTF, incluindo dados de desempenho, curvas dos ventiladores e lista de preços.
Desenho técnico
Possibilidade de exportação do desenho técnico da unidade selecionada em formato DWG.

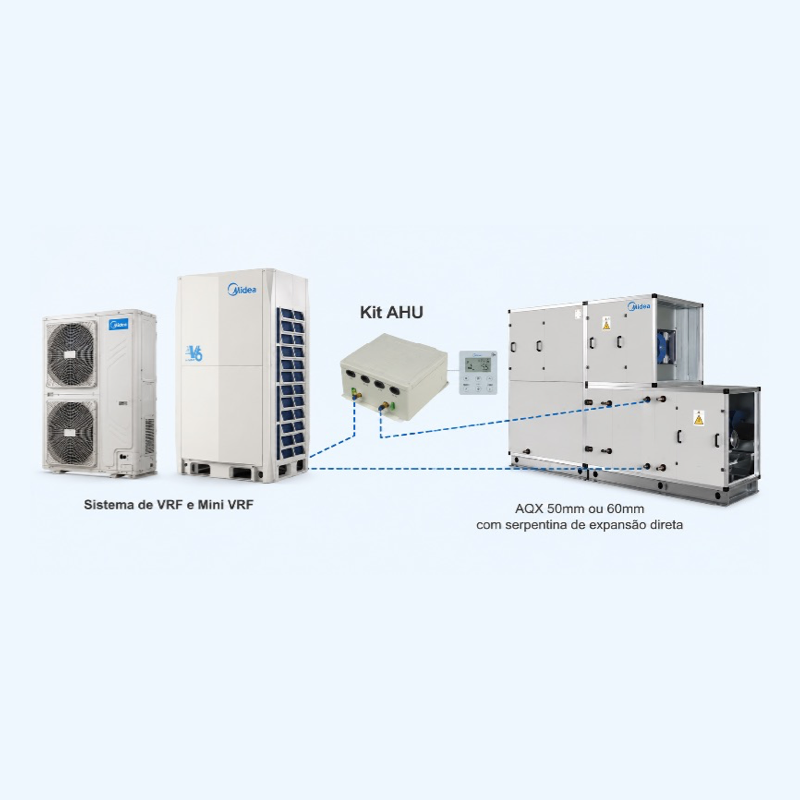

Sistema de Expansão Direta

Compatibilidade
As unidades M-AQX podem ser utilizadas em sistemas de expansão direta a gás, incluindo sistemas tipo split ligados a unidades exteriores VRF ou sistemas de condensação.
Serpentina de expansão direta
Podem ser fornecidas com serpentina de expansão direta, permitindo ligação a sistemas de bomba de calor inverter ou de arrefecimento.
Kit AHU
O kit AHU para ligação a unidades exteriores VRF gere automaticamente a UTA e inclui sondas de temperatura, regulação lógica e interface de utilizador.

Certificação Eurovent EN 1886 - Construção

Modelos das caixas
PU50 | RW50 | PU60 | RW60
Resistência mecânica da envolvente
PU50: D1 | RW50: D1 | PU60: D1 | RW60: D1
Deformação máxima relativa (mm x m-1)
PU50: 4.00 | RW50: 4.00 | PU60: 0.60 | RW60: 1.00
Fuga de ar a -400 Pa
PU50: L1 | RW50: L1 | PU60: L1 | RW60: L1
Taxa máxima de fuga a -400 Pa (l x s-1 x m-2)
PU50: 0.15 | RW50: 0.15 | PU60: 0.01 | RW60: 0.06
Fuga de ar a +700 Pa
PU50: L1 | RW50: L1 | PU60: L1 | RW60: L1
Taxa máxima de fuga a +700 Pa (l x s-1 x m-2)
PU50: 0.22 | RW50: 0.22 | PU60: 0.03 | RW60: 0.10
Fuga de ar de passagem do filtro
PU50: F9 | RW50: F9 | PU60: F9 | RW60: F9
Taxa máxima de fuga de ar de passagem (%)
PU50: 0.50 | RW50: 0.50 | PU60: 0.30 | RW60: 0.30
Transmissão térmica
PU50: T2 | RW50: T3 | PU60: T2 | RW60: T2
Transmissão térmica U (W/m2 x K)
PU50: 0.5 < U <= 1 | RW50: 1 < U <= 1.4 | PU60: 0.5 < U <= 1 | RW60: 0.5 < U <= 1
Ponte térmica da carcaça
PU50: TB3 | RW50: TB3 | PU60: TB2 | RW60: TB2
Fator de ponte térmica kb (W/m2 x K)
PU50: 0.45 < Kb <= 0.6 | RW50: 0.45 < Kb <= 0.6 | PU60: 0.60 < Kb <= 0.75 | RW60: 0.60 < Kb <= 0.75

Certificação Eurovent EN 1886 - Atenuação acústica

PU50
125Hz: 10 | 250Hz: 14 | 500Hz: 15 | 1000Hz: 15 | 2000Hz: 16 | 4000Hz: 31 | 8000Hz: 34
RW50
125Hz: 15 | 250Hz: 17 | 500Hz: 19 | 1000Hz: 20 | 2000Hz: 20 | 4000Hz: 28 | 8000Hz: 39
PU60
125Hz: 11 | 250Hz: 13 | 500Hz: 16 | 1000Hz: 14 | 2000Hz: 22 | 4000Hz: 31 | 8000Hz: 39
RW60
125Hz: 15 | 250Hz: 17 | 500Hz: 19 | 1000Hz: 18 | 2000Hz: 22 | 4000Hz: 29 | 8000Hz: 38

Legenda dos painéis

PU50
Painel de parede dupla com poliuretano, 50 mm de espessura.
PU60
Painel de parede dupla com poliuretano, 60 mm de espessura.
RW50
Painel de parede dupla com lã de rocha mineral, 50 mm de espessura.
RW60
Painel de parede dupla com lã de rocha mineral, 60 mm de espessura.

Certificações

Certificação da construção
As unidades M-AQX estão certificadas pela Eurovent no âmbito da construção, de acordo com a diretiva EN 1886.
Certificação energética
O software de seleção e desempenho M-AQX está certificado pela Eurovent de acordo com a diretiva EN 13053.
Classe Eurovent
As unidades AQX podem ser selecionadas para a classe A Eurovent.

Sistemas de Controlo

Kit AHU para ligação a sistemas VRF

Permite a integração da UTA com unidades exteriores VRF, assegurando a gestão automática do sistema.

Interface de utilizador integrada

Disponibiliza controlo local e monitorização dos principais parâmetros de funcionamento.

Regulação lógica integrada

Sistema automático que ajusta o funcionamento da unidade de acordo com as condições operacionais.

Sondas de temperatura

Permitem a monitorização contínua e controlo preciso das condições térmicas.

Integração com sistemas de expansão direta (DX)

Possibilita funcionamento conjunto com sistemas tipo split ou VRF.

Software AQX (fase de projeto)

Ferramenta de seleção e dimensionamento que permite configurar e documentar a unidade de forma completa.
