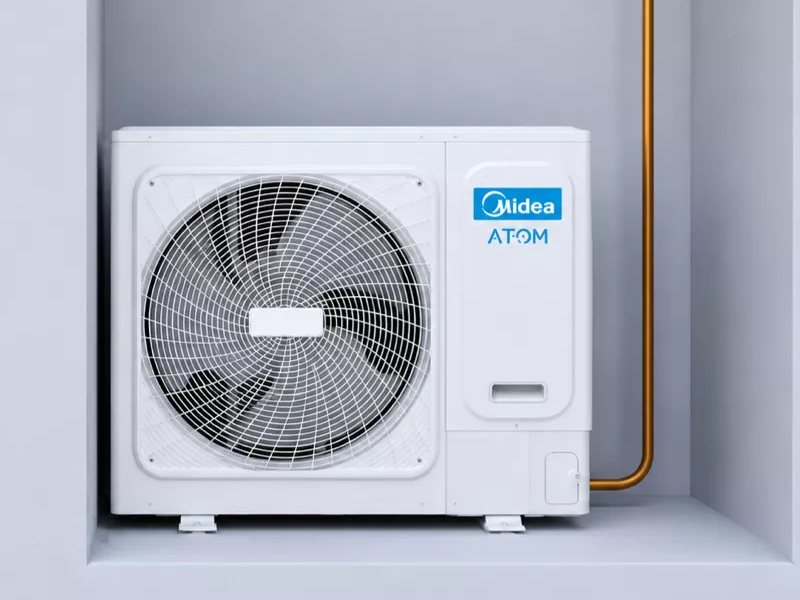

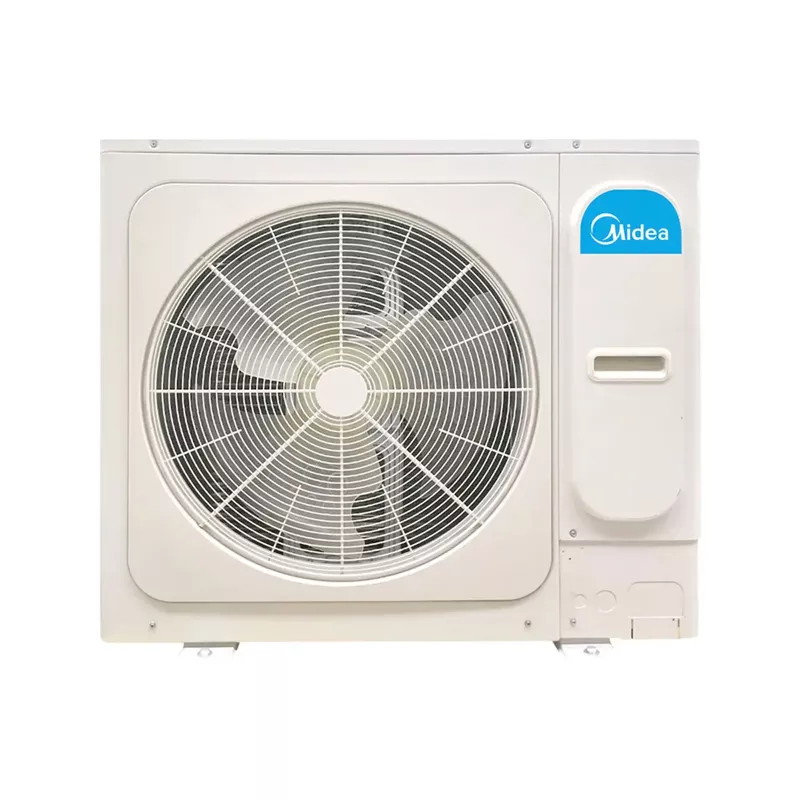

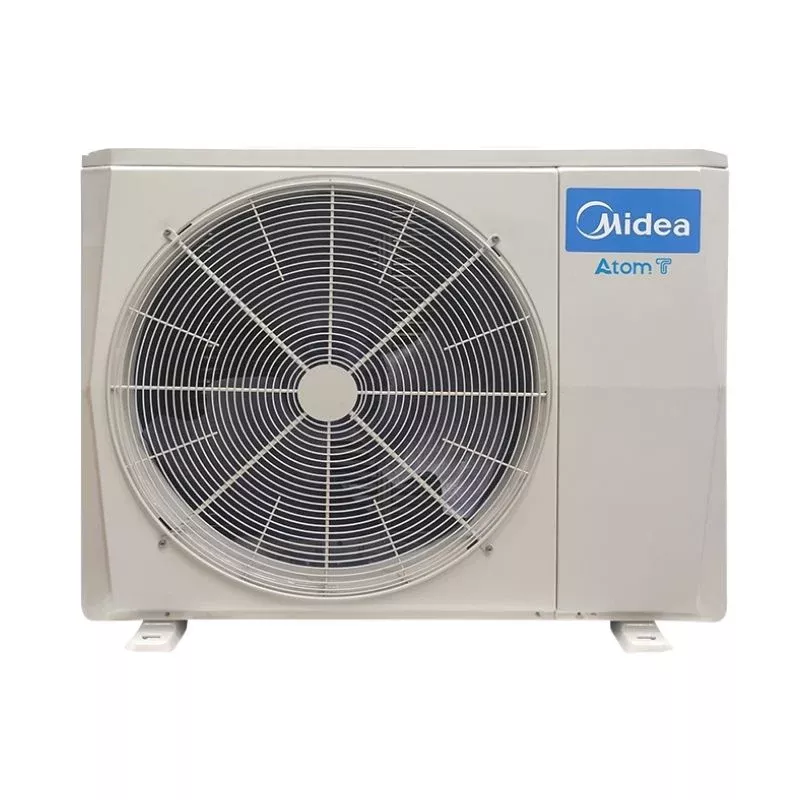

Mini VRF Atom T MDV-V80WHN8(At)

Selecione o modelo:

Ref: MDV-V80WHN8(At)

Cor disponível

A gama Mini VRF Atom T da Midea é uma solução VRF compacta para pequenos e médios edifícios, permitindo a ligação de até 9 unidades interiores a uma única unidade exterior. Com capacidades nominais de arrefecimento entre 7,2 kW e 15,5 kW, alimentação monofásica, refrigerante R32 e comprimentos totais de tubagem até 100 metros, adapta-se a aplicações residenciais, comerciais ligeiras e projetos com necessidade de flexibilidade, incluindo integração com kit AQS, módulo hidrónico e soluções de aquecimento por piso radiante.

Ampla Gama de Temperaturas de Funcionamento

O Mini VRF Atom T opera de forma fiável numa gama de temperaturas alargada, sem necessidade de fontes de calor externas. Em modo de arrefecimento, a temperatura ambiente de funcionamento estende-se de -15°C a 46°C nos modelos de menor capacidade e até 55°C nos modelos de maior capacidade. Em modo de aquecimento, o sistema opera entre -20°C e 27°C de temperatura ambiente. Para produção de AQS através do módulo hidrónico, o equipamento funciona com temperaturas de saída de água entre 25°C e 60°C.

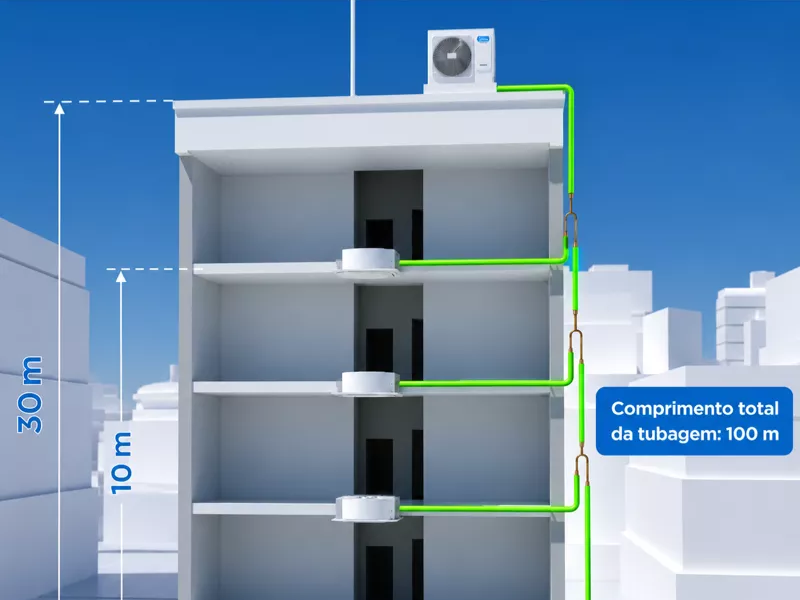

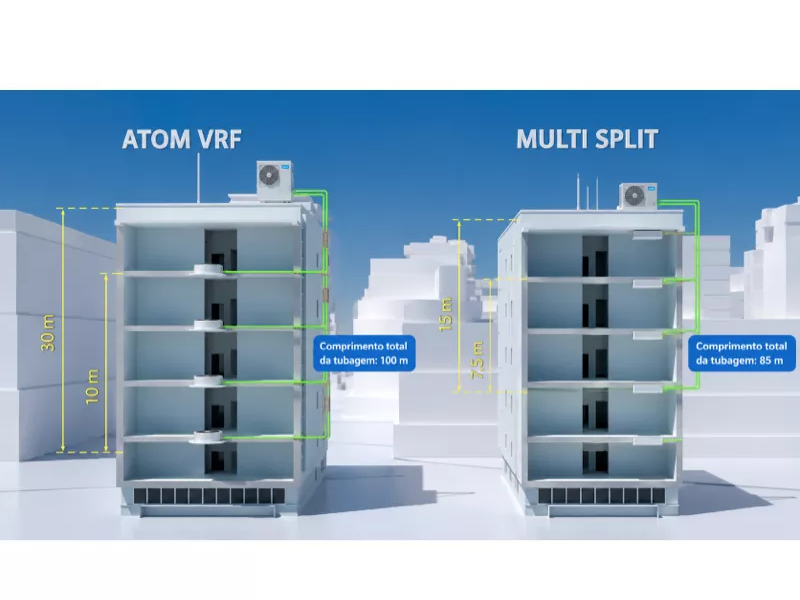

Elevado Comprimento de Tubagem

O Mini VRF Atom T permite comprimentos totais de tubagem até 100 metros nos modelos de maior capacidade (14–16 kW), 80 metros nos modelos intermédios (10–12 kW) e 60 metros no modelo de 8 kW. A diferença máxima de altura entre a unidade interior e exterior pode atingir os 30 metros, e a diferença máxima entre unidades interiores é de 10 metros, tornando o Atom T um sistema adequado para pequenos e médios edifícios com layouts complexos.

Múltiplos Modos Prioritários

O sistema disponibiliza 7 modos de prioridade múltipla que permitem maior liberdade e conveniência na resposta aos diferentes requisitos de projeto. Entre os modos disponíveis encontram-se a prioridade automática, arrefecimento prioritário, aquecimento prioritário, apenas arrefecimento, apenas aquecimento, AQS prioritária e primeira prioridade, proporcionando uma gestão flexível e adaptável a cada instalação.

Função Piso Radiante

Quando o Mini VRF Atom T está ligado ao piso radiante, a temperatura é distribuída gradualmente de baixo para cima, evitando oscilações térmicas e proporcionando uma climatização mais uniforme e confortável. Esta função torna o sistema especialmente adequado para projetos de reabilitação ou construção nova que integrem sistemas de aquecimento radiante.

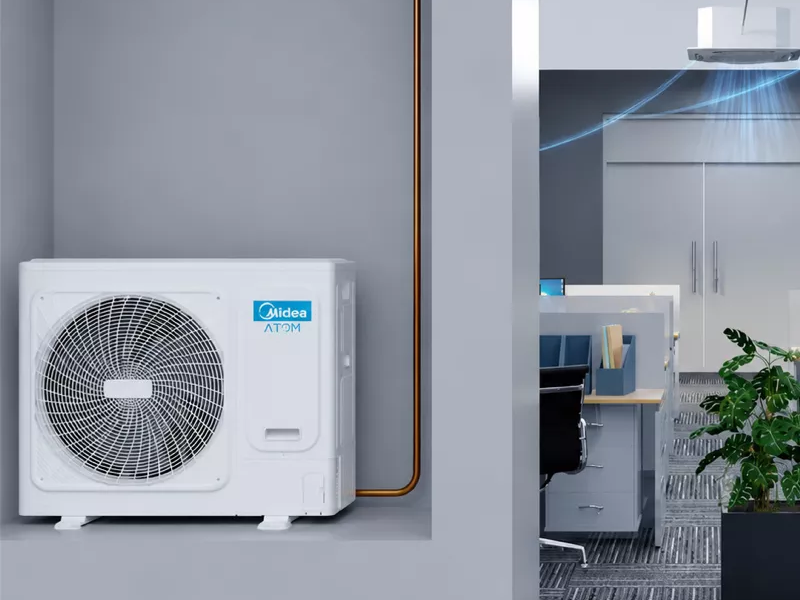

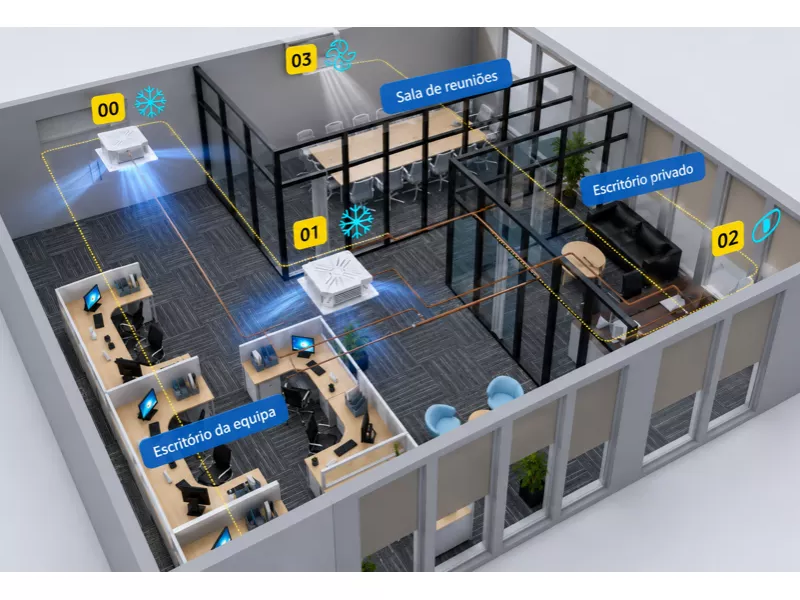

Aplicações Versáteis

O Mini VRF Atom T foi concebido para responder a diferentes cenários de utilização. Na configuração base, permite a ligação de até 9 unidades interiores a uma única unidade exterior, com um rácio de capacidade entre 50% e 130%. Com a adição do Kit AQS (compatível com o modelo de 12 kW), o sistema passa a oferecer simultaneamente aquecimento, arrefecimento e água quente sanitária numa solução integrada que economiza tempo e custos de instalação. Com o Módulo Hidrónico, compatível com toda a gama de unidades exteriores, é possível alimentar radiadores ou piso radiante com temperatura de saída de água até 60°C, com eficiência energética de classe A+. Para instalações que exijam também armazenamento de AQS, o Módulo Hidrónico com Depósito Integrado incorpora um depósito em aço inoxidável SUS 316L de 190 ou 240 litros, com resistência elétrica de 3 kW e isolamento em espuma de poliuretano.

Especificações técnicas

Modelo

Modelo
MDV-V80WHN8(At)
Capacidade
8 kW
CV/HP
8 kW

Alimentação

Alimentação (V, Ph, Hz)
230, 1 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)
24000 / 7,2
Potência elétrica absorvida (kW)
2,23
EER (W/W)
3,23

Aquecimento

Capacidade nominal (Btu/h / kW)
24000 / 7,2
Potência elétrica absorvida (kW)
1,92
COP
3,75
Máxima capacidade nominal (Btu/h / kW)
24500 / 7,2
Potência elétrica absorvida máxima (kW)
2,06
COP máximo
3,5

Eficiência sazonal e unidades interiores

SEER / SCOP (W/W)
5,7 / 4,0
Número de unidades interiores
4
Rácio de capacidade unidades interiores/exteriores
50% ~ 130% (50~100%)

Unidade exterior

Nível de pressão sonora (dB(A))
54
Dimensões net LxAxP (mm)
910x712x426
Dimensões de embarque LxAxP (mm)
1045x810x485
Peso net (kg)
49
Peso bruto (kg)
53

Circuito frigorífico

Fluido refrigerante
R32
Carga de fábrica (kg)
1,4
Linha líquido (mm / polg.)
Ø 9,52 (3/8")
Linha gás (mm / polg.)
Ø 15,88 (5/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem
≤ 60 m
Comprimento máximo de tubagem efetiva
≤ 35 m
Comprimento máximo de tubagem equivalente
≤ 40 m
Comprimento após 1ª derivação
≤ 20 m
Limites em arrefecimento
-15°C ~ 46°C TBS
Limites em aquecimento
-20°C ~ 27°C TBH
