Selecione o modelo:

Ref: MVi-252WV2RN1(B)

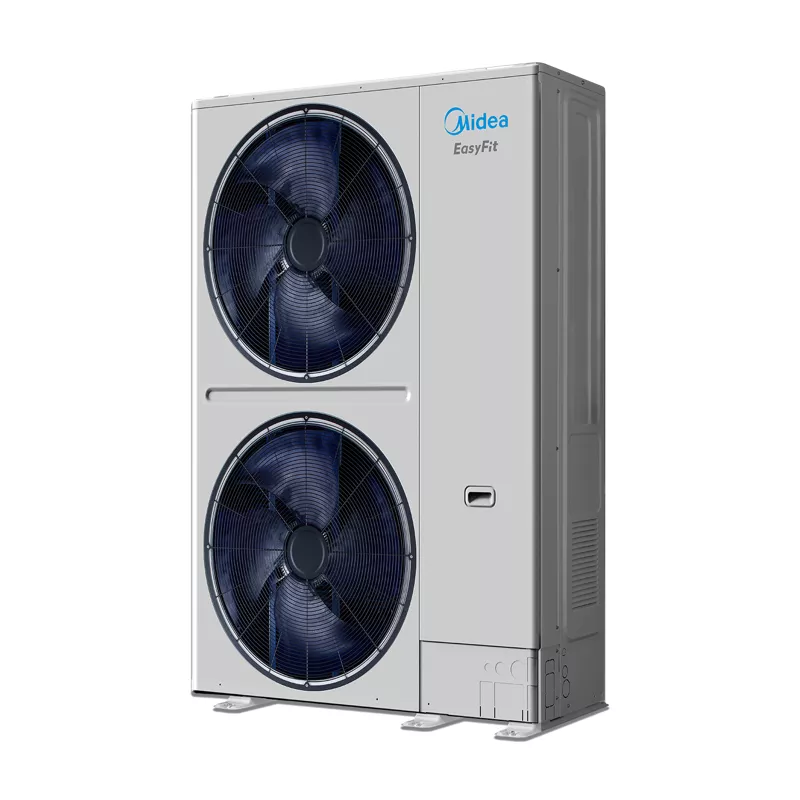

Mini VRF EasyFit MVi-252WV2RN1(B)

Selecione o modelo:

Ref: MVi-252WV2RN1(B)

Cor disponível

A gama Mini VRF EasyFit da Midea é uma solução VRF DC Inverter para pequenos e médios edifícios, com unidades exteriores entre 25,2 kW e 61,5 kW, alimentação trifásica, instalação flexível e ligação a múltiplas unidades interiores. Com comprimentos totais de tubagem até 560 metros e funcionamento em arrefecimento até 55°C e em aquecimento até -30°C, adapta-se a aplicações residenciais, comerciais e de serviços que exigem eficiência e versatilidade.

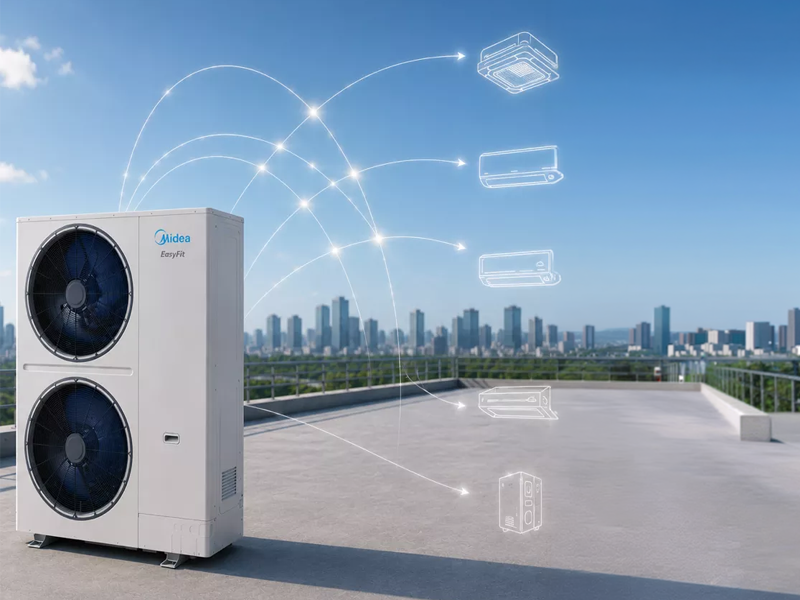

Solução Flexível entre VRF e Multi-split

O Mini VRF EasyFit é um sistema DC Inverter altamente eficiente, concebido para pequenos e médios edifícios. Posicionando-se entre os sistemas VRF e Multi-split, oferece a flexibilidade e a escalabilidade de um sistema VRF com a simplicidade de instalação e controlo típica dos sistemas mais compactos. A vasta gama de unidades interiores compatíveis permite a climatização individual de cada espaço, todas ligadas a uma única unidade exterior, tornando-o a solução ideal para aplicações residenciais e comerciais.

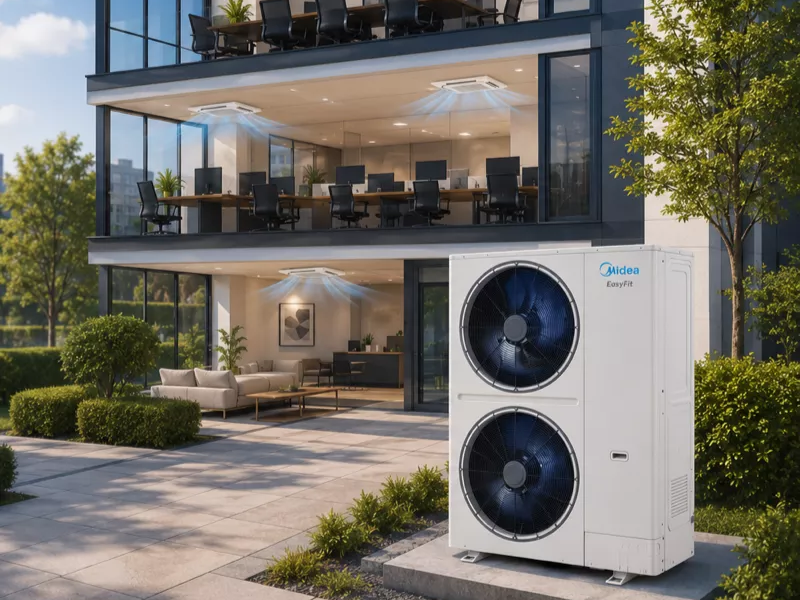

Ampla Gama de Capacidades

A potência das unidades exteriores do EasyFit varia entre 25,2 kW e 61,5 kW, sendo adequada para lojas, moradias, apartamentos e pequenos escritórios. Todos os modelos são alimentados a 400 V / 3+N / 50 Hz e suportam entre 13 e 36 unidades interiores ligadas simultaneamente, com um rácio de capacidade entre 50% e 130%, oferecendo grande flexibilidade no dimensionamento de cada projeto.

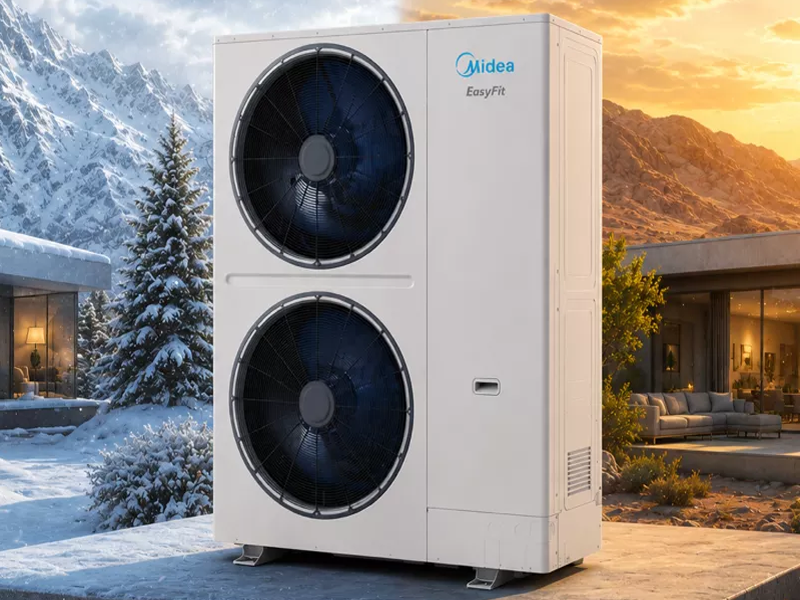

Ampla Gama de Temperaturas de Funcionamento

O Mini VRF EasyFit mantém um desempenho sempre estável mesmo em condições climáticas extremas. Em modo de arrefecimento, o sistema opera entre -15°C e 55°C de temperatura ambiente, enquanto em modo de aquecimento funciona entre -30°C e 30°C, garantindo o fornecimento contínuo de climatização em praticamente qualquer clima sem necessidade de equipamentos de apoio adicionais.

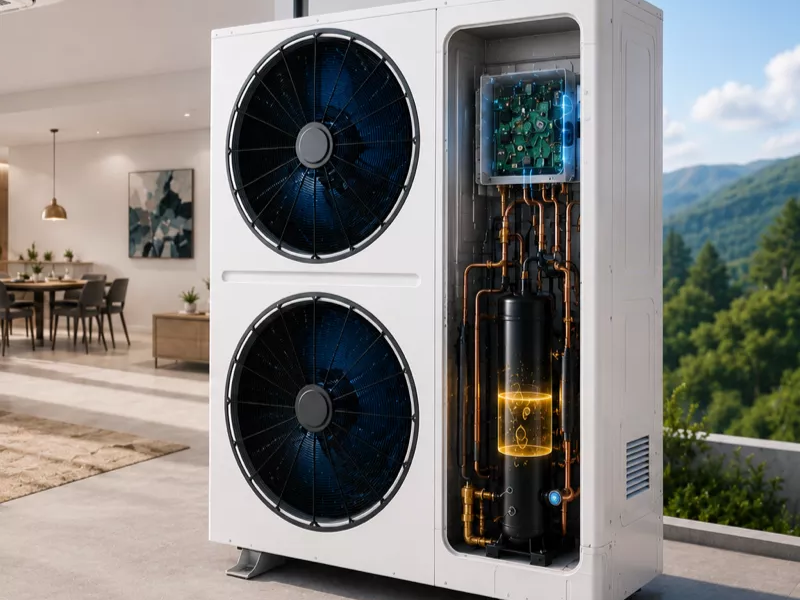

Tecnologia Zen Air e Controlo Avançado

O EasyFit integra a tecnologia Zen Air, que maximiza o conforto nos ambientes interiores através de uma distribuição de ar otimizada e silenciosa. O sistema incorpora ainda tecnologia avançada de nível sonoro e tecnologia de controlo de óleo precisa, que garante a lubrificação adequada do compressor em todas as condições de funcionamento, contribuindo para uma maior fiabilidade e vida útil do equipamento.

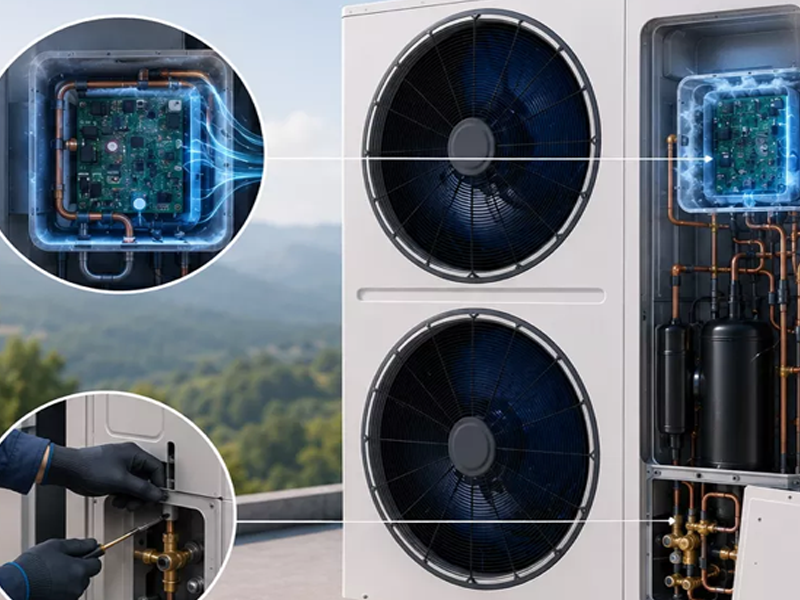

PCB Arrefecida por Refrigerante e Fácil Manutenção

A placa de circuito impresso (PCB) do EasyFit é arrefecida diretamente pelo fluido refrigerante, protegendo os componentes eletrónicos do sobreaquecimento e aumentando a robustez e fiabilidade do sistema. O design do equipamento foi pensado para facilitar a instalação e a manutenção, reduzindo o tempo de intervenção técnica e os custos associados ao longo do ciclo de vida do produto.

Especificações técnicas

Modelo

MVi-252WV2RN1(B)

Capacidade

25.2 kW

CV/HP

25.2 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

86000 (25.2)

Potência elétrica absorvida (kW)

7.6

EER

3.3

Aquecimento

Capacidade nominal (Btu/h / kW)

86000 (25.2)

Potência elétrica absorvida (kW)

6.1

COP

4.1

Máxima capacidade nominal (Btu/h / kW)

92100 (27.0)

Potência elétrica absorvida máxima (kW)

7.8

COP máximo

3.47

Eficiência sazonal e unidades interiores

SEER / SCOP

7.25 / 4.15

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

11800

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.130x1.760x580

Dimensões de embarque LxAxP (mm)

1.210x1.916x597

Peso net (kg)

182

Peso bruto (kg)

196

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

6,1

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás (mm / polg.)

Ø 25.4 (1")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-280WV2RN1(B)

Capacidade

28.0 kW

CV/HP

28.0 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

95500 (28.0)

Potência elétrica absorvida (kW)

9.1

EER

3.09

Aquecimento

Capacidade nominal (Btu/h / kW)

95500 (28.0)

Potência elétrica absorvida (kW)

COP

4.02

Máxima capacidade nominal (Btu/h / kW)

107500 (31.5)

Potência elétrica absorvida máxima (kW)

9.5

COP máximo

3.3

Eficiência sazonal e unidades interiores

SEER / SCOP

7.05 / 4.11

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

12500

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.130x1.760x580

Dimensões de embarque LxAxP (mm)

1.210x1.916x597

Peso net (kg)

182

Peso bruto (kg)

196

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

6,1

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás (mm / polg.)

Ø 25.4 (1")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-335WV2RN1(B)

Capacidade

33.5 kW

CV/HP

33.5 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

114300 (33.5)

Potência elétrica absorvida (kW)

11.6

EER

2.90

Aquecimento

Capacidade nominal (Btu/h / kW)

114300 (33.5)

Potência elétrica absorvida (kW)

9.1

COP

3.68

Máxima capacidade nominal (Btu/h / kW)

128000 (37.5)

Potência elétrica absorvida máxima (kW)

11.5

COP máximo

3.25

Eficiência sazonal e unidades interiores

SEER / SCOP

6.91 / 4.11

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

12500

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.130x1.760x580

Dimensões de embarque LxAxP (mm)

1.210x1.916x597

Peso net (kg)

185

Peso bruto (kg)

199

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

6,4

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás (mm / polg.)

Ø 25.4 (1")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-400WV2RN1(A)

Capacidade

40.0 kW

CV/HP

40.0 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

136500 (40.0)

Potência elétrica absorvida (kW)

15.7

EER

2.54

Aquecimento

Capacidade nominal (Btu/h / kW)

136500 (40.0)

Potência elétrica absorvida (kW)

11.7

COP

3.42

Máxima capacidade nominal (Btu/h / kW)

153500 (45.0)

Potência elétrica absorvida máxima (kW)

14.6

COP máximo

3.09

Eficiência sazonal e unidades interiores

SEER / SCOP

6.65 / 4.15

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

12500

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.130x1.760x580

Dimensões de embarque LxAxP (mm)

1.210x1.916x597

Peso net (kg)

187

Peso bruto (kg)

201

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

7,4

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás (mm / polg.)

Ø 25.4 (1")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-450WV2RN1(A)

Capacidade

45.0 kW

CV/HP

45.0 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

153500 (45.0)

Potência elétrica absorvida (kW)

16.0

EER

2.82

Aquecimento

Capacidade nominal (Btu/h / kW)

153500 (45.0)

Potência elétrica absorvida (kW)

12.2

COP

3.68

Máxima capacidade nominal (Btu/h / kW)

170600 (50.0)

Potência elétrica absorvida máxima (kW)

15.7

COP máximo

3.19

Eficiência sazonal e unidades interiores

SEER / SCOP

6.77 / 4.23

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

18500

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.250x1.760x580

Dimensões de embarque LxAxP (mm)

1.330x1.916x597

Peso net (kg)

214

Peso bruto (kg)

229

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás (mm / polg.)

Ø 28.58 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-500WV2RN1(A)

Capacidade

50.0 kW

CV/HP

50.0 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

170600 (50.0)

Potência elétrica absorvida (kW)

19.5

EER

2.57

Aquecimento

Capacidade nominal (Btu/h / kW)

170600 (50.0)

Potência elétrica absorvida (kW)

13.7

COP

3.65

Máxima capacidade nominal (Btu/h / kW)

192800 (56.5)

Potência elétrica absorvida máxima (kW)

18.1

COP máximo

3.12

Eficiência sazonal e unidades interiores

SEER / SCOP

6.47 / 4.17

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

20000

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.250x1.760x580

Dimensões de embarque LxAxP (mm)

1.330x1.916x597

Peso net (kg)

214

Peso bruto (kg)

229

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás (mm / polg.)

Ø 28.58 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-560WV2RN1(A)

Capacidade

56.0 kW

CV/HP

56.0 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

191100 (56.0)

Potência elétrica absorvida (kW)

22.9

EER

2.45

Aquecimento

Capacidade nominal (Btu/h / kW)

191100 (56.0)

Potência elétrica absorvida (kW)

15.5

COP

3.62

Máxima capacidade nominal (Btu/h / kW)

215000 (63.0)

Potência elétrica absorvida máxima (kW)

20.3

COP máximo

3.10

Eficiência sazonal e unidades interiores

SEER / SCOP

6.30 / 4.07

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

18500

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.250x1.760x580

Dimensões de embarque LxAxP (mm)

1.330x1.916x597

Peso net (kg)

234

Peso bruto (kg)

249

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8,5

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás (mm / polg.)

Ø 28.58 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MVi-615WV2RN1(A)

Capacidade

61.5 kW

CV/HP

61.5 kW

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

209800 (61.5)

Potência elétrica absorvida (kW)

30.8

EER

2.00

Aquecimento

Capacidade nominal (Btu/h / kW)

209800 (61.5)

Potência elétrica absorvida (kW)

17.8

COP

3.46

Máxima capacidade nominal (Btu/h / kW)

235400 (69.0)

Potência elétrica absorvida máxima (kW)

22.5

COP máximo

3.07

Eficiência sazonal e unidades interiores

SEER / SCOP

6.15 / 4.00

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 130%

Unidade exterior

Caudal de ar (m³/h)

19000

Nível de pressão sonora (dB(A))

Dimensões net LxAxP (mm)

1.250x1.760x580

Dimensões de embarque LxAxP (mm)

1.330x1.916x597

Peso net (kg)

234

Peso bruto (kg)

249

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8,5

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás (mm / polg.)

Ø 28.58 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 560 m

Comprimento máximo de tubagem efetiva

≤ 150 m

Comprimento máximo de tubagem equivalente

≤ 175 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m / 90 m

Diferença de altura entre unidade interior e exterior

Acima: ≤ 50 m | Abaixo: ≤ 40 m

Diferença de altura entre unidades interiores

≤ 30 m

Limites em arrefecimento

-15°C ~ 55°C

Limites em aquecimento

-30°C ~ 30°C

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Documentos

Monofolha

PDF

Download
