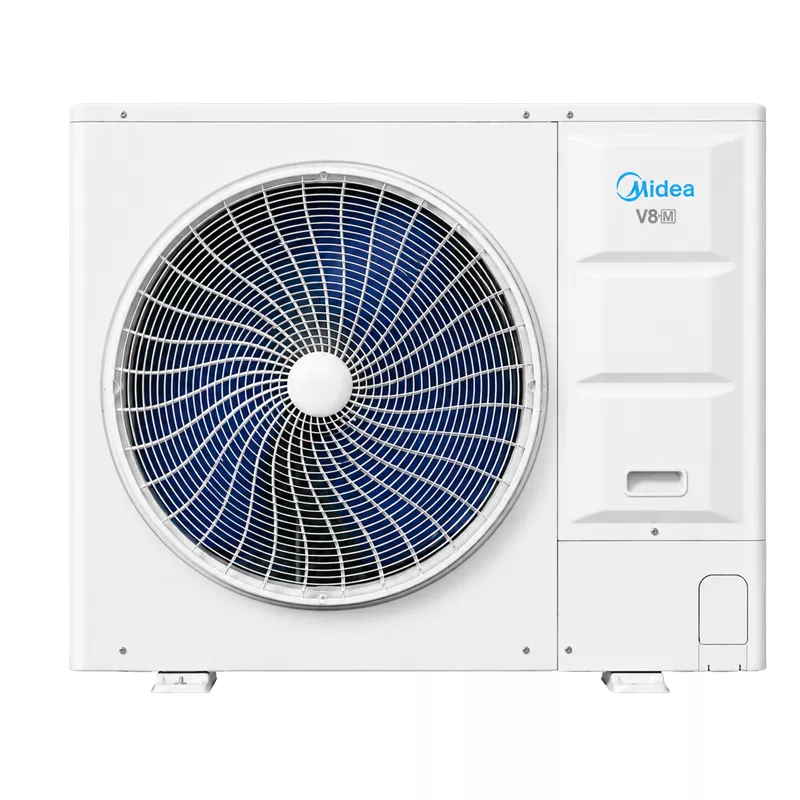

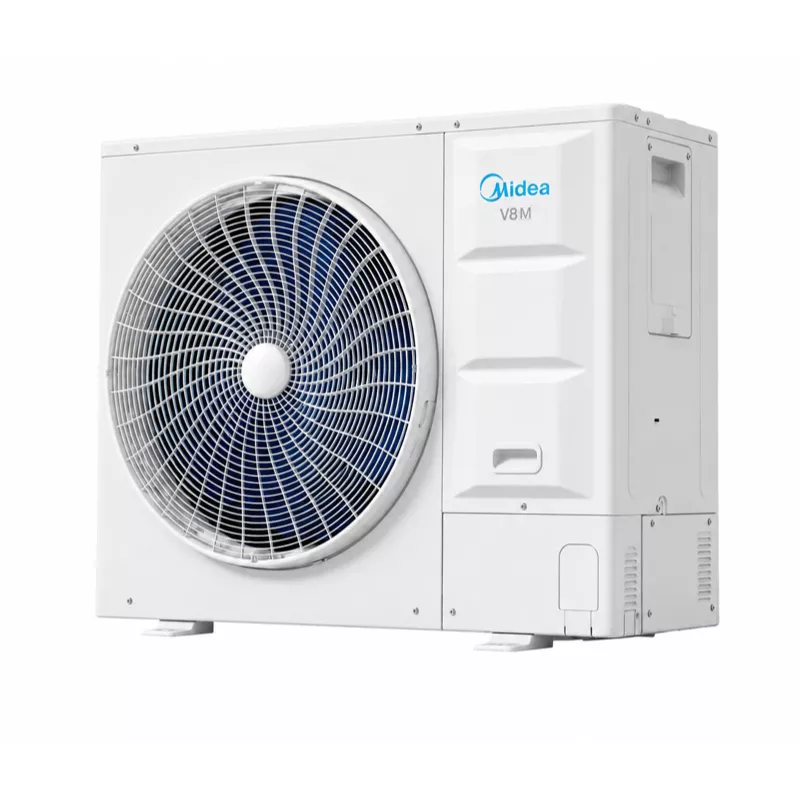

Mini VRF V8M MV8M-80WV2N8

Selecione o modelo:

Ref: MV8M-80WV2N8

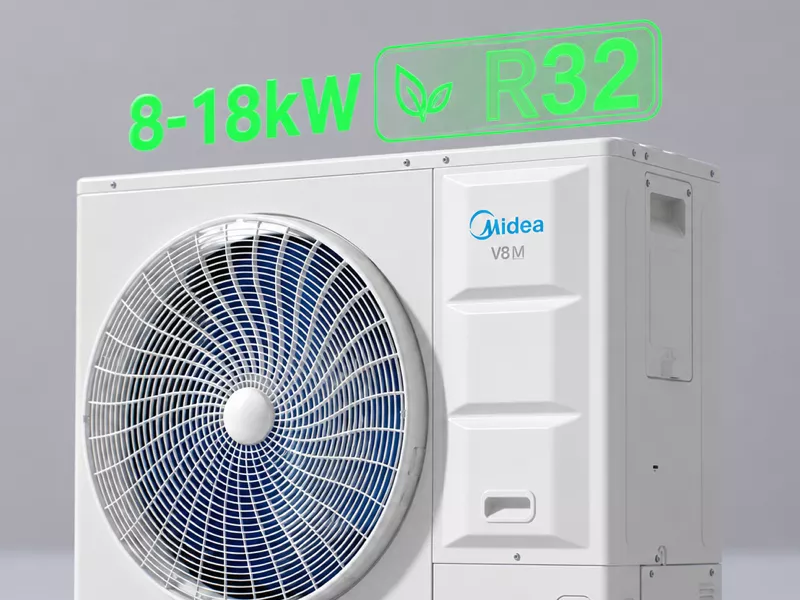

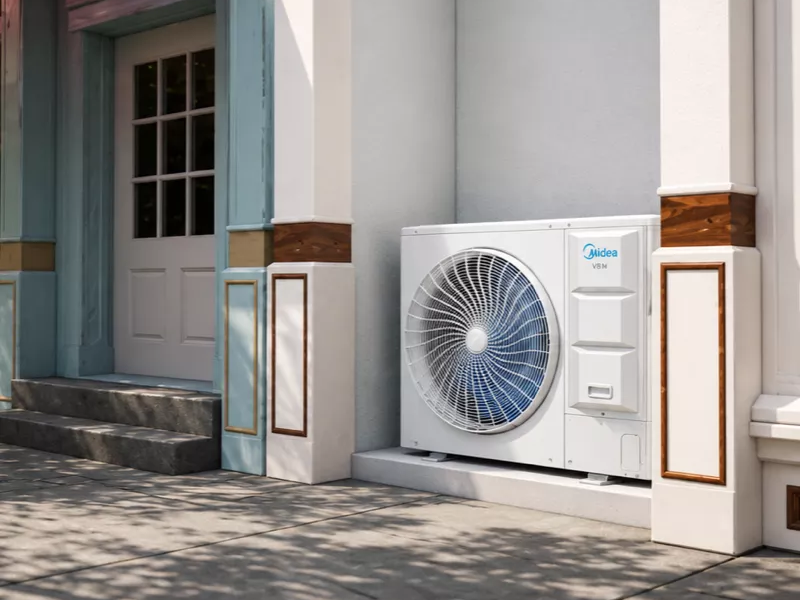

A gama Mini VRF V8M da Midea reúne unidades exteriores VRF compactas com capacidades entre 8 kW e 18 kW, disponíveis em versões monofásicas e trifásicas conforme a potência. Concebida para lojas, moradias, apartamentos e pequenos escritórios, permite ligar até 6 unidades interiores nos modelos de 8 kW a 10 kW e até 12 unidades interiores nas versões de maior capacidade, suporta rácios de capacidade até 160%, utiliza refrigerante R32 e oferece elevada flexibilidade de instalação através de comprimentos totais de tubagem até 300 metros e pressão estática disponível de 35 Pa.

Ampla Gama de Capacidades

A potência das unidades exteriores do Mini VRF V8M varia entre 7,2 kW e 17,5 kW, sendo a solução ideal para lojas, moradias, apartamentos e pequenos escritórios. Os modelos de 7,2 kW a 9 kW são alimentados a 230 V / 1+N / 50 Hz e permitem ligar até 6 unidades interiores, enquanto os modelos de 12,3 kW a 17,5 kW estão disponíveis tanto em monofásico como em trifásico (400 V / 3+N / 50 Hz), suportando até 12 unidades interiores, com um rácio de capacidade entre 50% e 160%.

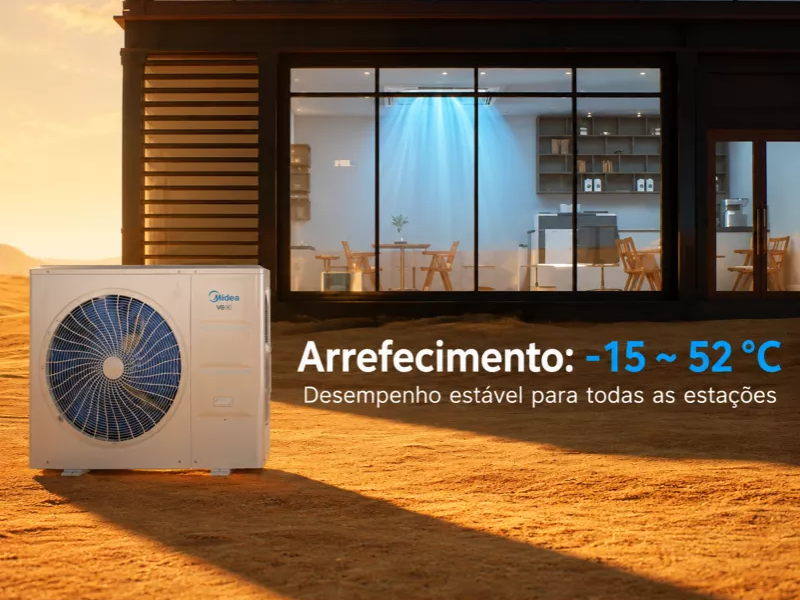

Ampla Gama de Temperaturas de Funcionamento

O Mini VRF V8M mantém um desempenho estável mesmo em condições climáticas extremas, operando em arrefecimento entre -15°C e 52°C de temperatura ambiente e em aquecimento entre -20°C e 16,5°C (TBH). Esta robustez térmica garante o funcionamento contínuo do sistema em praticamente qualquer clima, sem necessidade de equipamentos de apoio adicionais.

Pressão Estática de 35Pa

A pressão estática disponível de 35Pa aumenta a flexibilidade de instalação das unidades interiores de condutas, permitindo que o sistema seja integrado em projetos com maiores exigências de distribuição de ar, sem comprometer o desempenho nem a eficiência do equipamento.

Elevada Eficiência Energética

O Mini VRF V8M apresenta valores de eficiência sazonal muito elevados, com SEER a atingir 7,80 e SCOP até 4,90 nos modelos de 12,3 kW, garantindo uma operação económica ao longo de todo o ano. O COP em aquecimento chega a 4,30 e o EER em arrefecimento a 3,70, posicionando esta série como uma das mais eficientes da sua categoria.

Especificações técnicas

Modelo

Modelo
MV8M-80WV2N8
Capacidade
8 kW
CV/HP
8 kW

Alimentação

Alimentação (V, Ph, Hz)
230, 1 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)
24000 / 7,2
Potência elétrica absorvida (kW)
1,95
EER (W/W)
3,70

Aquecimento

Capacidade nominal (Btu/h / kW)
24000 / 7,2
Potência elétrica absorvida (kW)
1,80
COP
4,00
Máxima capacidade nominal (Btu/h / kW)
30000 / 9,0
Potência elétrica absorvida máxima (kW)
2,50
COP máximo
3,60

Eficiência sazonal e unidades interiores

SEER / SCOP (W/W)
5,80 / 3,80
Número de unidades interiores
5
Rácio de capacidade unidades interiores/exteriores
50% ~ 160%

Unidade exterior

Nível de pressão sonora (dB(A))
53
Dimensões net LxAxP (mm)
1038x864x409
Dimensões de embarque LxAxP (mm)
1120x980x560
Peso net (kg)
77
Peso bruto (kg)
88

Circuito frigorífico

Fluido refrigerante
R32
Carga de fábrica (kg)
2,0
Linha líquido (mm / polg.)
Ø 9,52 (3/8")
Linha gás (mm / polg.)
Ø 15,88 (5/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem
≤ 150 m
Comprimento máximo de tubagem efetiva
≤ 50 m
Comprimento máximo de tubagem equivalente
≤ 60 m
Comprimento desde 1ª derivação à unidade mais afastada
≤ 30 m
Diferença de altura entre unidade interior e exterior
Acima: 30 m | Abaixo: 20 m
Diferença de altura entre unidades interiores
15 m
Limites em arrefecimento
-15°C ~ 52°C TBS
Limites em aquecimento
-20°C ~ 16,5°C TBH

Notas

1
Condições nominais: arrefecimento 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento 20°C TBS / 15°C TBH interior e 7°C TBS exterior; tubagem cobre equivalente 5 m, desnível 0 m.
2
Os níveis de ruído apresentados refletem medições realizadas em câmara anecoica a 1 m da unidade e 1 m acima do chão.
3
Caso existam unidades interiores que não sejam da gama V8, a capacidade total não deve exceder os 130%.
4
Com temperaturas exteriores abaixo de -5°C em arrefecimento, a capacidade total das unidades interiores não deve exceder 30% da capacidade da unidade exterior.
