Selecione o modelo:

Ref: MV6-R252WV2RN1

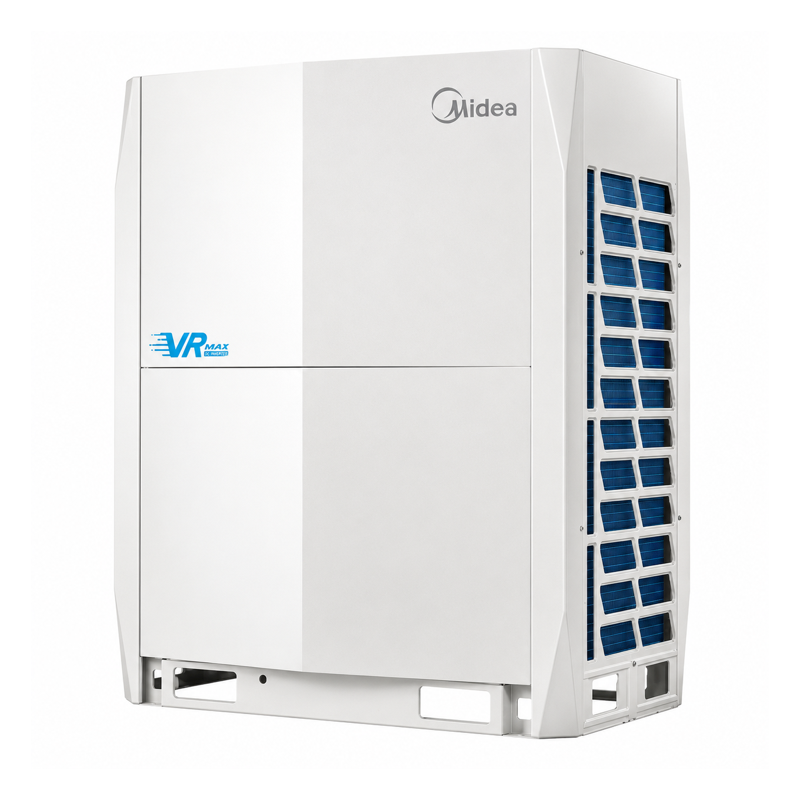

VRF V6R MV6-R252WV2RN1

Selecione o modelo:

Ref: MV6-R252WV2RN1

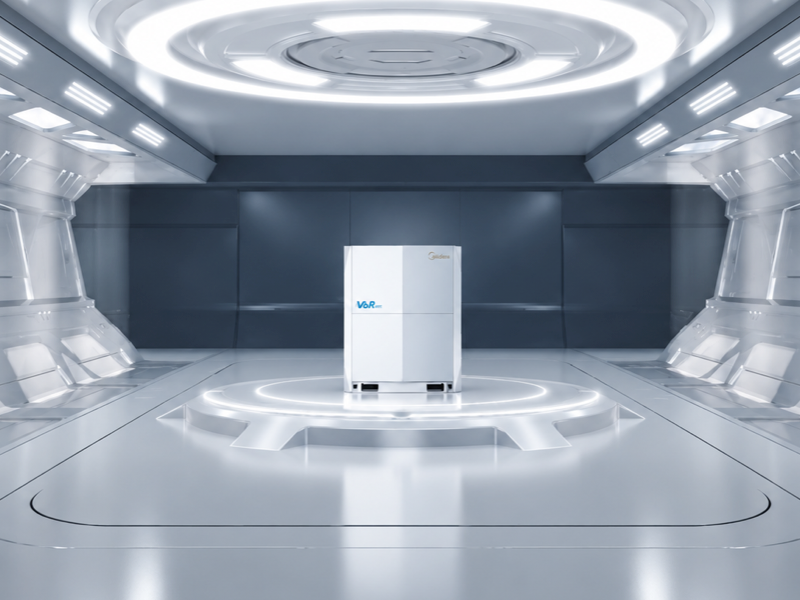

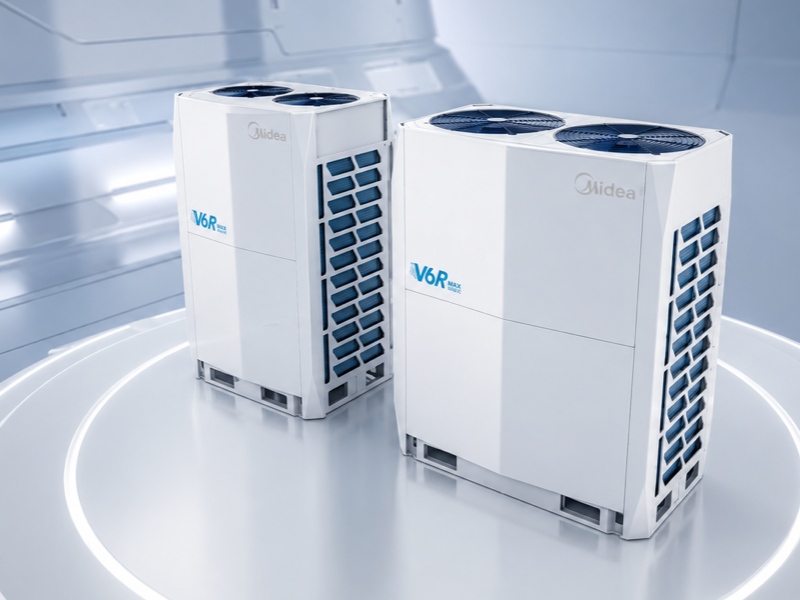

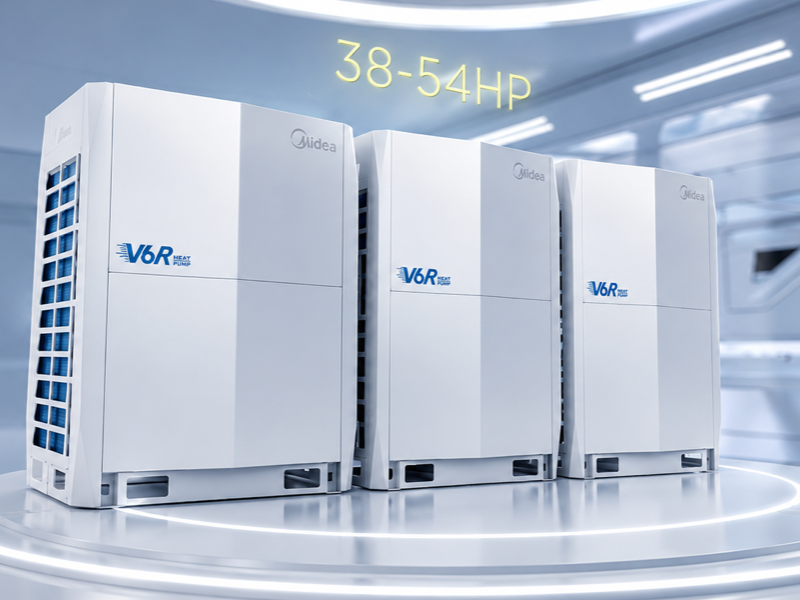

A gama VRF V6R da Midea é um sistema de recuperação de calor a 3 tubos Full DC Inverter, concebido para edifícios com necessidades simultâneas de arrefecimento e aquecimento. Com capacidades desde 22,4 kW até 150 kW através de combinações modulares, rácio de ligação até 200%, pressão estática até 80 Pa e integração com caixas de seleção de modo, UTA, módulo hidrónico e BMS, adapta-se a projetos comerciais e técnicos de elevada exigência.

Operação Simultânea de Arrefecimento e Aquecimento

A característica mais distintiva do VRF V6R é a sua capacidade de disponibilizar arrefecimento e aquecimento em simultâneo num único sistema, através da tecnologia Full DC Inverter com recuperação de calor a 3 tubos. A permuta resultante das operações simultâneas é utilizada para transferir energia onde for necessária, obtendo-se uma distribuição de calor equilibrada com uma poupança de custos de cerca de 50% comparativamente com sistemas de bomba de calor tradicionais. Quanto mais frequentes forem as operações simultâneas, maior será a eficiência energética do sistema.

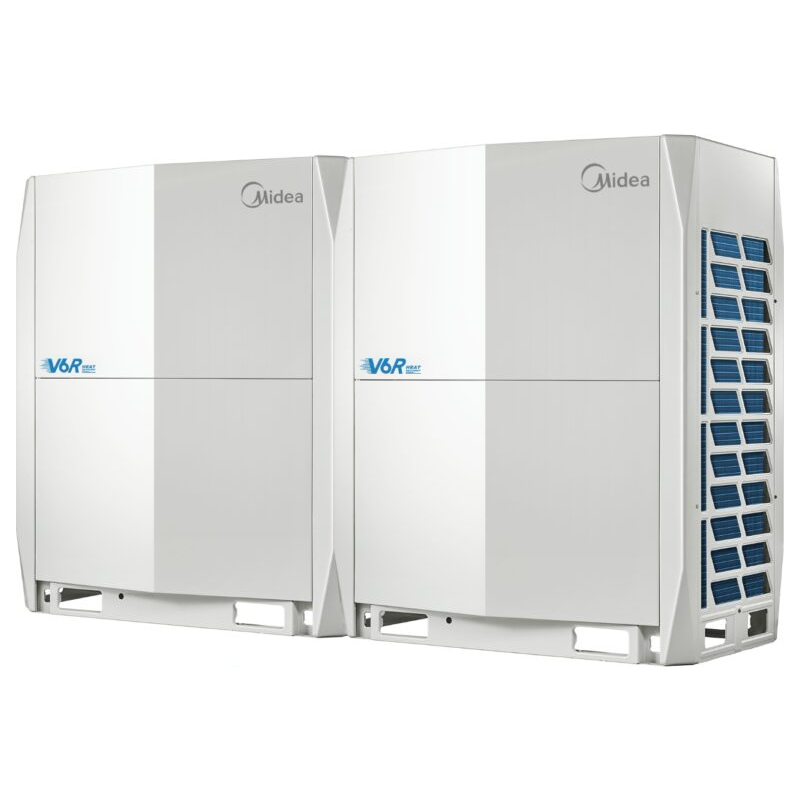

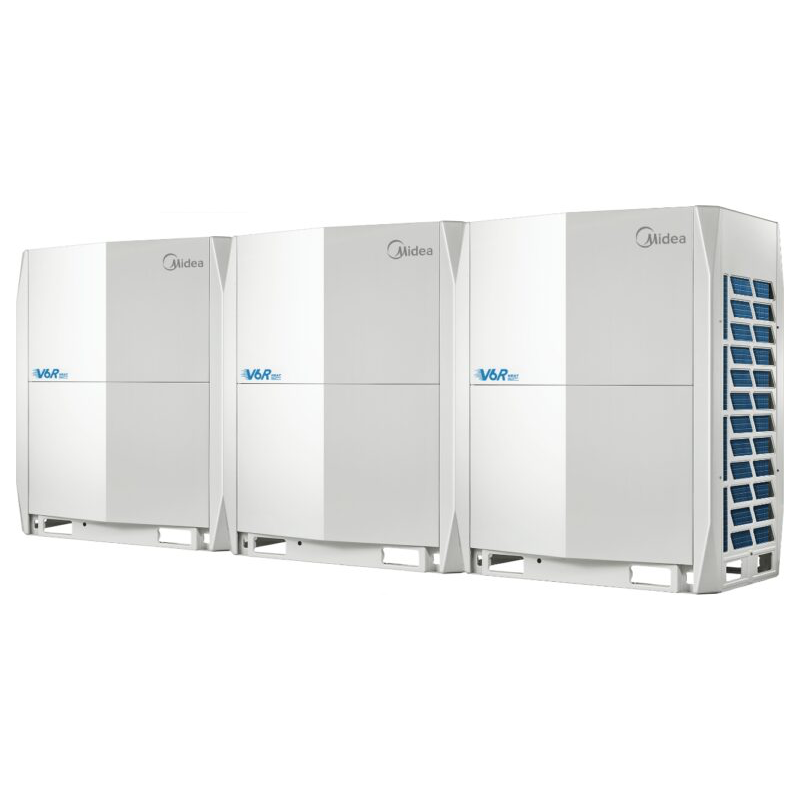

Ampla Gama de Capacidades

O V6R a 3 tubos apresenta uma gama extensa de capacidades que varia dos 8 aos 54 CV, respondendo aos requisitos de projeto desde pequenos a grandes edifícios. O sistema suporta até 64 unidades interiores por sistema e dispõe de um rácio de capacidade entre 50% e 200%, oferecendo uma grande flexibilidade de dimensionamento. Em certas condições de instalação, este rácio pode mesmo atingir os 200% da capacidade da unidade exterior, maximizando o retorno do investimento.

Ampla Gama de Temperaturas de Funcionamento

O V6R opera de forma fiável em quatro modos distintos, cada um com a sua gama de temperatura. Em modo de arrefecimento independente, o sistema funciona entre -15°C e 52°C de temperatura ambiente. Em modo de aquecimento independente, opera entre -25°C e 19°C (TBH). Em operação simultânea com arrefecimento como modo principal, a gama estende-se de -15°C a 27°C (TBS), e com aquecimento principal de -15°C a 19°C (TBH). Para produção de água quente sanitária através do módulo hidrónico, o sistema opera entre -20°C e 43°C de temperatura ambiente.

Recuperação de Calor

A recuperação de calor é obtida através do reaproveitamento da energia de permuta das unidades interiores em modo de arrefecimento para as áreas que necessitem de aquecimento, maximizando a eficiência energética e reduzindo os custos operacionais. Este princípio torna o V6R especialmente eficiente em edifícios com zonas de exposição solar distintas ou com diferentes perfis de ocupação, como hotéis, centros comerciais ou edifícios de escritórios. A unidade de 8 CV em arrefecimento atinge um EER de até 7,8 em condições de operação simultânea.

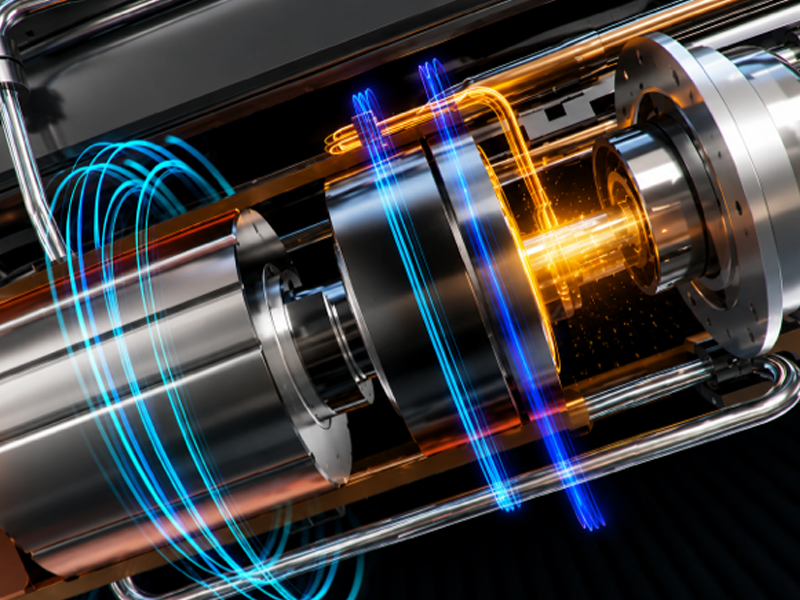

Compressor EVI

O compressor DC Inverter com injeção de vapor otimizada (EVI) permite que o V6R opere em modo de aquecimento de forma estável com temperaturas exteriores até -25°C. A capacidade de aquecimento mantém-se em 100% da capacidade nominal a -5°C e em 90% a -15°C, assegurando o fornecimento contínuo de calor nas condições mais exigentes. Em sistemas com múltiplas unidades exteriores, a descongelação é realizada de forma alternada, garantindo aquecimento contínuo mesmo durante o ciclo de descongelação.

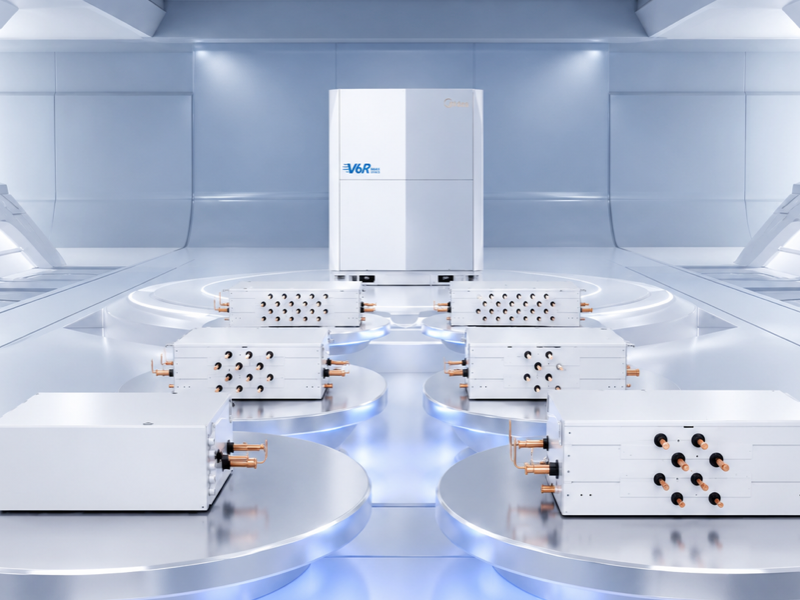

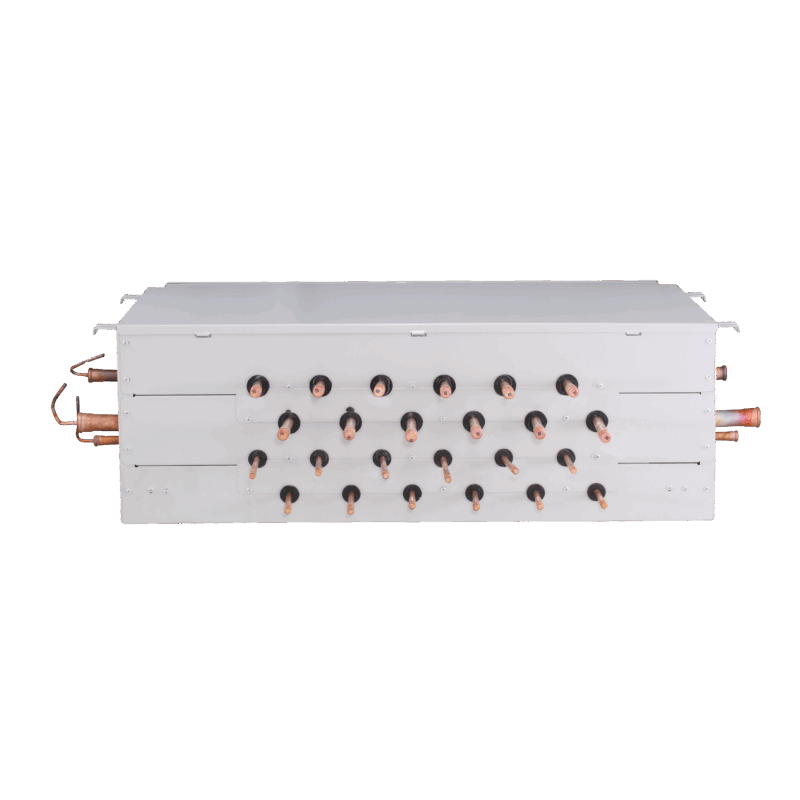

Caixa de Seleção de Modo (MS)

O sistema de arrefecimento e aquecimento simultâneo é gerido através da caixa de seleção de modo (MS), que comuta o modo de operação de acordo com os requisitos de cada zona, aumentando a eficiência durante o funcionamento simultâneo. Estão disponíveis caixas MS com múltiplas saídas (MS04, MS06, MS08, MS10, MS12), compactas e de fácil instalação, com operação silenciosa, onde cada saída permite a ligação de até 5 unidades interiores e uma capacidade disponível por porta de até 16 kW. A caixa de 1 saída (MS01) permite ligar até 8 unidades interiores com capacidade total até 32 kW, com ligação bidirecional tanto para o tubo de refrigerante como para o de condensados e precisão de controlo da válvula solenoide até 3.200 níveis.

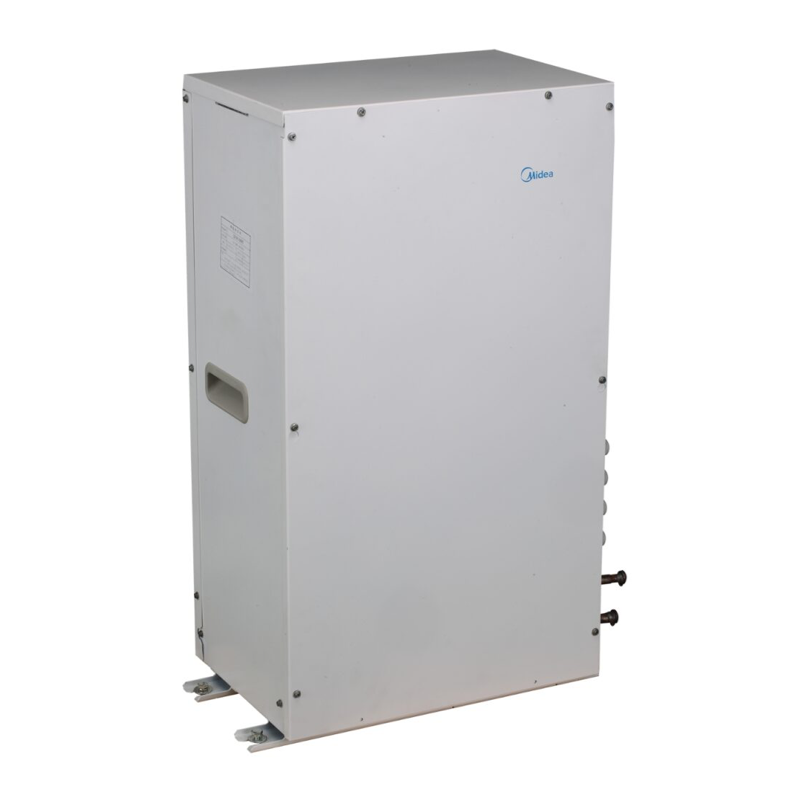

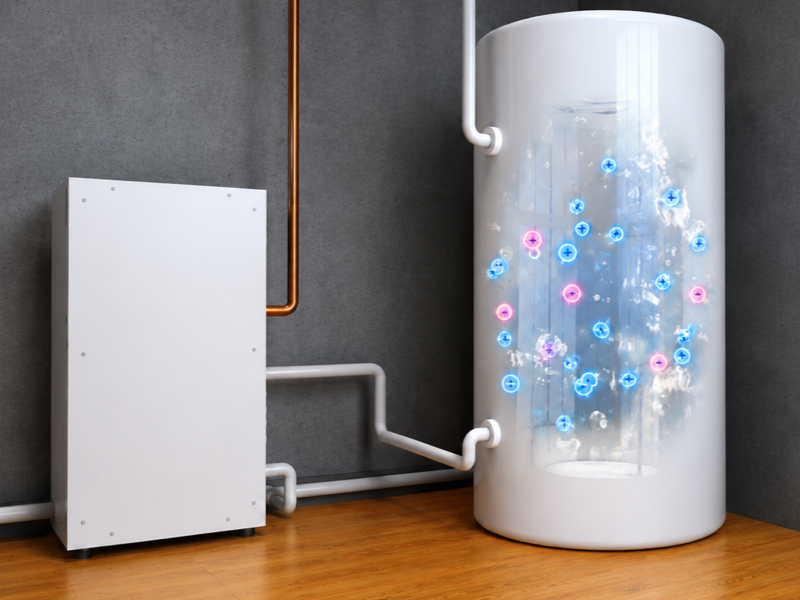

Fornecimento de Água Quente e Admissão de Ar Novo

As unidades V6R podem ser ligadas ao módulo hidrónico Midea (SMK-D140HN1-3) para produção de água quente entre 25°C e 80°C, em simultâneo com a climatização dos espaços. Esta água quente pode ser utilizada para aquecimento de piso radiante e água quente sanitária. Os recuperadores de calor (HRV) e as unidades de tratamento de ar novo podem ser integrados no mesmo sistema que as unidades exteriores V6R, partilhando o mesmo controlador centralizado. O sistema é ainda compatível com uma UTA DX para fornecimento de ar destinado ao arrefecimento e aquecimento de grandes espaços, podendo funcionar de forma independente ou em conjunto com outras unidades interiores.

Especificações técnicas

Modelo

MV6-R252WV2RN1

Capacidade

22.4 kW

CV/HP

8 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

76432 (22.4)

Potência elétrica absorvida (kW)

6.54

EER

3.43

Aquecimento

Capacidade nominal (Btu/h / kW)

76432 (22.4)

Potência elétrica absorvida (kW)

5.01

COP

4.47

Máxima capacidade nominal (Btu/h / kW)

85303 (25.0)

Potência elétrica absorvida máxima (kW)

6.30

COP máximo

3.97

Eficiência sazonal e unidades interiores

SEER / SCOP

7.26 / 4.29

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

9000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790

Dimensões de embarque LxAxP (mm)

1.090x1.805x860

Peso net (kg)

232

Peso bruto (kg)

248

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás baixa pressão (mm / polg.)

Ø 25.4 (1")

Linha gás alta pressão (mm / polg.)

Ø 19.05 (3/4")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R280WV2RN1

Capacidade

28 kW

CV/HP

10 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

95540 (28.0)

Potência elétrica absorvida (kW)

9.78

EER

2.86

Aquecimento

Capacidade nominal (Btu/h / kW)

95540 (28.0)

Potência elétrica absorvida (kW)

6.92

COP

4.05

Máxima capacidade nominal (Btu/h / kW)

107482 (31.5)

Potência elétrica absorvida máxima (kW)

9.00

COP máximo

3.50

Eficiência sazonal e unidades interiores

SEER / SCOP

6.60 / 4.39

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

9500

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790

Dimensões de embarque LxAxP (mm)

1.090x1.805x860

Peso net (kg)

232

Peso bruto (kg)

248

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás baixa pressão (mm / polg.)

Ø 25.4 (1")

Linha gás alta pressão (mm / polg.)

Ø 19.05 (3/4")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R335WV2RN1

Capacidade

33.5 kW

CV/HP

12 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

114307 (33.5)

Potência elétrica absorvida (kW)

11.88

EER

2.82

Aquecimento

Capacidade nominal (Btu/h / kW)

114307 (33.5)

Potência elétrica absorvida (kW)

9.03

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

127955 (37.5)

Potência elétrica absorvida máxima (kW)

11.83

COP máximo

3.17

Eficiência sazonal e unidades interiores

SEER / SCOP

6.80 / 4.59

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

10000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790

Dimensões de embarque LxAxP (mm)

1.090x1.805x860

Peso net (kg)

232

Peso bruto (kg)

248

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 12.7 (1/2")

Linha gás baixa pressão (mm / polg.)

Ø 25.4 (1")

Linha gás alta pressão (mm / polg.)

Ø 19.05 (3/4")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R400WV2RN1

Capacidade

40 kW

CV/HP

14 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

136486 (40.0)

Potência elétrica absorvida (kW)

13.21

EER

3.03

Aquecimento

Capacidade nominal (Btu/h / kW)

136486 (40.0)

Potência elétrica absorvida (kW)

10.04

COP

3.98

Máxima capacidade nominal (Btu/h / kW)

153546 (45.0)

Potência elétrica absorvida máxima (kW)

12.86

COP máximo

3.50

Eficiência sazonal e unidades interiores

SEER / SCOP

6.65 / 4.27

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

14000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.405x1.805x910

Peso net (kg)

300

Peso bruto (kg)

325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás baixa pressão (mm / polg.)

Ø 28.57 (1-1/8")

Linha gás alta pressão (mm / polg.)

Ø 22.2 (7/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R450WV2RN1

Capacidade

45 kW

CV/HP

16 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

153546 (45.0)

Potência elétrica absorvida (kW)

17.45

EER

2.58

Aquecimento

Capacidade nominal (Btu/h / kW)

153546 (45.0)

Potência elétrica absorvida (kW)

12.19

COP

3.69

Máxima capacidade nominal (Btu/h / kW)

170607 (50.0)

Potência elétrica absorvida máxima (kW)

15.87

COP máximo

3.15

Eficiência sazonal e unidades interiores

SEER / SCOP

6.44 / 4.33

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

14900

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.405x1.805x910

Peso net (kg)

300

Peso bruto (kg)

325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás baixa pressão (mm / polg.)

Ø 28.57 (1-1/8")

Linha gás alta pressão (mm / polg.)

Ø 22.2 (7/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R500WV2RN1

Capacidade

50 kW

CV/HP

18 CV

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

170607 (50.0)

Potência elétrica absorvida (kW)

21.99

EER

2.27

Aquecimento

Capacidade nominal (Btu/h / kW)

170607 (50.0)

Potência elétrica absorvida (kW)

13.46

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

191080 (56.0)

Potência elétrica absorvida máxima (kW)

17.07

COP máximo

3.28

Eficiência sazonal e unidades interiores

SEER / SCOP

6.22 / 4.35

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

15800

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.405x1.805x910

Peso net (kg)

300

Peso bruto (kg)

325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás baixa pressão (mm / polg.)

Ø 28.57 (1-1/8")

Linha gás alta pressão (mm / polg.)

Ø 22.2 (7/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R560WV2RN1

Capacidade

56 kW

CV/HP

20 CV

Composição modular

Sub-unidades

MV6-R280WV2RN1 + MV6-R280WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

191080 (56.0)

Potência elétrica absorvida (kW)

19.56

EER

2.86

Aquecimento

Capacidade nominal (Btu/h / kW)

191080 (56.0)

Potência elétrica absorvida (kW)

13.84

COP

4.05

Máxima capacidade nominal (Btu/h / kW)

214900 (63.0)

Potência elétrica absorvida máxima (kW)

18.00

COP máximo

3.50

Eficiência sazonal e unidades interiores

SEER / SCOP

6.57 / 4.39

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

19000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 x2

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 x2

Peso net (kg)

232 + 232

Peso bruto (kg)

248 + 248

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 8

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás baixa pressão (mm / polg.)

Ø 28.57 (1-1/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R615WV2RN1

Capacidade

61.5 kW

CV/HP

22 CV

Composição modular

Sub-unidades

MV6-R280WV2RN1 + MV6-R335WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

209847 (61.5)

Potência elétrica absorvida (kW)

21.66

EER

2.84

Aquecimento

Capacidade nominal (Btu/h / kW)

209847 (61.5)

Potência elétrica absorvida (kW)

15.95

COP

3.86

Máxima capacidade nominal (Btu/h / kW)

235400 (69.0)

Potência elétrica absorvida máxima (kW)

20.83

COP máximo

3.31

Eficiência sazonal e unidades interiores

SEER / SCOP

6.68 / 4.49

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

19500

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 x2

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 x2

Peso net (kg)

232 + 232

Peso bruto (kg)

248 + 248

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 8

Linha líquido (mm / polg.)

Ø 15.88 (5/8")

Linha gás baixa pressão (mm / polg.)

Ø 28.57 (1-1/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R680WV2RN1

Capacidade

68 kW

CV/HP

24 CV

Composição modular

Sub-unidades

MV6-R280WV2RN1 + MV6-R400WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

232026 (68.0)

Potência elétrica absorvida (kW)

22.99

EER

2.96

Aquecimento

Capacidade nominal (Btu/h / kW)

232026 (68.0)

Potência elétrica absorvida (kW)

16.96

COP

4.01

Máxima capacidade nominal (Btu/h / kW)

261029 (76.5)

Potência elétrica absorvida máxima (kW)

21.86

COP máximo

3.50

Eficiência sazonal e unidades interiores

SEER / SCOP

6.60 / 4.32

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

23500

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + 1.405x1.805x910

Peso net (kg)

232 + 300

Peso bruto (kg)

248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R735WV2RN1

Capacidade

73.5 kW

CV/HP

26 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R400WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

250792 (73.5)

Potência elétrica absorvida (kW)

25.09

EER

2.93

Aquecimento

Capacidade nominal (Btu/h / kW)

250792 (73.5)

Potência elétrica absorvida (kW)

19.07

COP

3.85

Máxima capacidade nominal (Btu/h / kW)

281502 (82.5)

Potência elétrica absorvida máxima (kW)

24.69

COP máximo

3.34

Eficiência sazonal e unidades interiores

SEER / SCOP

6.69 / 4.40

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

24000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + 1.405x1.805x910

Peso net (kg)

232 + 300

Peso bruto (kg)

248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R785WV2RN1

Capacidade

78.5 kW

CV/HP

28 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

267853 (78.5)

Potência elétrica absorvida (kW)

29.33

EER

2.68

Aquecimento

Capacidade nominal (Btu/h / kW)

267853 (78.5)

Potência elétrica absorvida (kW)

21.22

COP

3.70

Máxima capacidade nominal (Btu/h / kW)

298562 (87.5)

Potência elétrica absorvida máxima (kW)

27.70

COP máximo

3.16

Eficiência sazonal e unidades interiores

SEER / SCOP

6.58 / 4.43

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

24900

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + 1.405x1.805x910

Peso net (kg)

232 + 300

Peso bruto (kg)

248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R835WV2RN1

Capacidade

83.5 kW

CV/HP

30 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

284914 (83.5)

Potência elétrica absorvida (kW)

33.87

EER

2.47

Aquecimento

Capacidade nominal (Btu/h / kW)

284914 (83.5)

Potência elétrica absorvida (kW)

22.49

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

319035 (93.5)

Potência elétrica absorvida máxima (kW)

28.90

COP máximo

3.23

Eficiência sazonal e unidades interiores

SEER / SCOP

6.43 / 4.44

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

25800

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + 1.405x1.805x910

Peso net (kg)

232 + 300

Peso bruto (kg)

248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R900WV2RN1

Capacidade

90 kW

CV/HP

32 CV

Composição modular

Sub-unidades

MV6-R450WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

307093 (90.0)

Potência elétrica absorvida (kW)

34.9

EER

2.58

Aquecimento

Capacidade nominal (Btu/h / kW)

307093 (90.0)

Potência elétrica absorvida (kW)

24.38

COP

3.69

Máxima capacidade nominal (Btu/h / kW)

341200 (100.0)

Potência elétrica absorvida máxima (kW)

31.75

COP máximo

3.15

Eficiência sazonal e unidades interiores

SEER / SCOP

6.42 / 4.33

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

29800

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x2

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x2

Peso net (kg)

300 + 300

Peso bruto (kg)

325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R950WV2RN1

Capacidade

95 kW

CV/HP

34 CV

Composição modular

Sub-unidades

MV6-R450WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

324153 (95.0)

Potência elétrica absorvida (kW)

39.44

EER

2.41

Aquecimento

Capacidade nominal (Btu/h / kW)

324153 (95.0)

Potência elétrica absorvida (kW)

25.65

COP

3.70

Máxima capacidade nominal (Btu/h / kW)

361687 (106.0)

Potência elétrica absorvida máxima (kW)

32.95

COP máximo

3.22

Eficiência sazonal e unidades interiores

SEER / SCOP

6.30 / 4.33

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

30700

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x2

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x2

Peso net (kg)

300 + 300

Peso bruto (kg)

325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1000WV2RN1

Capacidade

100 kW

CV/HP

36 CV

Composição modular

Sub-unidades

MV6-R500WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

341200 (100.0)

Potência elétrica absorvida (kW)

43.98

EER

2.27

Aquecimento

Capacidade nominal (Btu/h / kW)

341200 (100.0)

Potência elétrica absorvida (kW)

26.92

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

382160 (112.0)

Potência elétrica absorvida máxima (kW)

34.15

COP máximo

3.28

Eficiência sazonal e unidades interiores

SEER / SCOP

6.20 / 4.35

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

31600

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x2

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x2

Peso net (kg)

300 + 300

Peso bruto (kg)

325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 34.93 (1-3/8")

Linha gás alta pressão (mm / polg.)

Ø 28.57 (1-1/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1070WV2RN1

Capacidade

107 kW

CV/HP

38 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R335WV2RN1 + MV6-R400WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

365099 (107.0)

Potência elétrica absorvida (kW)

36.97

EER

2.89

Aquecimento

Capacidade nominal (Btu/h / kW)

365099 (107.0)

Potência elétrica absorvida (kW)

28.10

COP

3.81

Máxima capacidade nominal (Btu/h / kW)

409457 (120.0)

Potência elétrica absorvida máxima (kW)

36.52

COP máximo

3.29

Eficiência sazonal e unidades interiores

SEER / SCOP

6.71 / 4.45

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

34000

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

(990x1.635x790 x2) + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

(1.090x1.805x860 x2) + 1.405x1.805x910

Peso net (kg)

232 + 232 + 300

Peso bruto (kg)

248 + 248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1120WV2RN1

Capacidade

112 kW

CV/HP

40 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R335WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

382160 (112.0)

Potência elétrica absorvida (kW)

41.21

EER

2.72

Aquecimento

Capacidade nominal (Btu/h / kW)

382160 (112.0)

Potência elétrica absorvida (kW)

30.25

COP

3.70

Máxima capacidade nominal (Btu/h / kW)

426517 (125.0)

Potência elétrica absorvida máxima (kW)

39.53

COP máximo

3.16

Eficiência sazonal e unidades interiores

SEER / SCOP

6.62 / 4.47

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

34900

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

(990x1.635x790 x2) + 1.340x1.635x825

Dimensões de embarque LxAxP (mm)

(1.090x1.805x860 x2) + 1.405x1.805x910

Peso net (kg)

232 + 232 + 300

Peso bruto (kg)

248 + 248 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 8 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1185WV2RN1

Capacidade

118.5 kW

CV/HP

42 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R400WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

404339 (118.5)

Potência elétrica absorvida (kW)

42.54

EER

2.79

Aquecimento

Capacidade nominal (Btu/h / kW)

404339 (118.5)

Potência elétrica absorvida (kW)

31.26

COP

3.79

Máxima capacidade nominal (Btu/h / kW)

452109 (132.5)

Potência elétrica absorvida máxima (kW)

40.56

COP máximo

3.27

Eficiência sazonal e unidades interiores

SEER / SCOP

6.58 / 4.37

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

38900

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + (1.340x1.635x825 x2)

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + (1.405x1.805x910 x2)

Peso net (kg)

232 + 300 + 300

Peso bruto (kg)

248 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1235WV2RN1

Capacidade

123.5 kW

CV/HP

44 CV

Composição modular

Sub-unidades

MV6-R335WV2RN1 + MV6-R450WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

421399 (123.5)

Potência elétrica absorvida (kW)

46.78

EER

2.64

Aquecimento

Capacidade nominal (Btu/h / kW)

421399 (123.5)

Potência elétrica absorvida (kW)

30.25

COP

4.08

Máxima capacidade nominal (Btu/h / kW)

469169 (137.5)

Potência elétrica absorvida máxima (kW)

43.58

COP máximo

3.16

Eficiência sazonal e unidades interiores

SEER / SCOP

6.52 / 4.39

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

39800

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

990x1.635x790 + (1.340x1.635x825 x2)

Dimensões de embarque LxAxP (mm)

1.090x1.805x860 + (1.405x1.805x910 x2)

Peso net (kg)

232 + 300 + 300

Peso bruto (kg)

248 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

8 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1300WV2RN1

Capacidade

130 kW

CV/HP

46 CV

Composição modular

Sub-unidades

MV6-R400WV2RN1 + MV6-R450WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

443578 (130.0)

Potência elétrica absorvida (kW)

48.11

EER

2.70

Aquecimento

Capacidade nominal (Btu/h / kW)

443578 (130.0)

Potência elétrica absorvida (kW)

32.27

COP

4.03

Máxima capacidade nominal (Btu/h / kW)

494761 (145.0)

Potência elétrica absorvida máxima (kW)

44.60

COP máximo

3.25

Eficiência sazonal e unidades interiores

SEER / SCOP

6.47 / 4.31

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

43800

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x3

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x3

Peso net (kg)

300 + 300 + 300

Peso bruto (kg)

325 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1350WV2RN1

Capacidade

135 kW

CV/HP

48 CV

Composição modular

Sub-unidades

MV6-R450WV2RN1 + MV6-R450WV2RN1 + MV6-R450WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

460639 (135.0)

Potência elétrica absorvida (kW)

52.35

EER

2.58

Aquecimento

Capacidade nominal (Btu/h / kW)

460639 (135.0)

Potência elétrica absorvida (kW)

36.57

COP

3.69

Máxima capacidade nominal (Btu/h / kW)

511821 (150.0)

Potência elétrica absorvida máxima (kW)

47.62

COP máximo

3.15

Eficiência sazonal e unidades interiores

SEER / SCOP

6.42 / 4.33

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

44700

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x3

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x3

Peso net (kg)

300 + 300 + 300

Peso bruto (kg)

325 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1400WV2RN1

Capacidade

140 kW

CV/HP

50 CV

Composição modular

Sub-unidades

MV6-R450WV2RN1 + MV6-R450WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

477700 (140.0)

Potência elétrica absorvida (kW)

56.89

EER

2.46

Aquecimento

Capacidade nominal (Btu/h / kW)

477700 (140.0)

Potência elétrica absorvida (kW)

37.84

COP

3.70

Máxima capacidade nominal (Btu/h / kW)

532294 (156.0)

Potência elétrica absorvida máxima (kW)

48.82

COP máximo

3.20

Eficiência sazonal e unidades interiores

SEER / SCOP

6.34 / 4.33

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

45600

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x3

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x3

Peso net (kg)

300 + 300 + 300

Peso bruto (kg)

325 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1450WV2RN1

Capacidade

145 kW

CV/HP

52 CV

Composição modular

Sub-unidades

MV6-R450WV2RN1 + MV6-R500WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

494761 (145.0)

Potência elétrica absorvida (kW)

61.43

EER

2.36

Aquecimento

Capacidade nominal (Btu/h / kW)

494761 (145.0)

Potência elétrica absorvida (kW)

39.11

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

552767 (162.0)

Potência elétrica absorvida máxima (kW)

50.02

COP máximo

3.24

Eficiência sazonal e unidades interiores

SEER / SCOP

6.27 / 4.35

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

46500

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x3

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x3

Peso net (kg)

300 + 300 + 300

Peso bruto (kg)

325 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Modelo

MV6-R1500WV2RN1

Capacidade

150 kW

CV/HP

54 CV

Composição modular

Sub-unidades

MV6-R500WV2RN1 + MV6-R500WV2RN1 + MV6-R500WV2RN1

Alimentação

Alimentação (V, Ph, Hz)

400, 3 + N, 50

Arrefecimento

Capacidade nominal (Btu/h / kW)

511821 (150.0)

Potência elétrica absorvida (kW)

65.97

EER

2.27

Aquecimento

Capacidade nominal (Btu/h / kW)

511821 (150.0)

Potência elétrica absorvida (kW)

40.38

COP

3.71

Máxima capacidade nominal (Btu/h / kW)

573240 (168.0)

Potência elétrica absorvida máxima (kW)

51.22

COP máximo

3.28

Eficiência sazonal e unidades interiores

SEER / SCOP

6.20 / 4.35

Número de unidades interiores

Rácio de capacidade unidades interiores/exteriores

50% ~ 200%

Unidade exterior

Caudal de ar (m³/h)

47400

Nível de pressão sonora (dB(A))

Pressão estática (Pa)

0~80

Dimensões net LxAxP (mm)

1.340x1.635x825 x3

Dimensões de embarque LxAxP (mm)

1.405x1.805x910 x3

Peso net (kg)

300 + 300 + 300

Peso bruto (kg)

325 + 325 + 325

Circuito frigorífico

Fluido refrigerante

R410A

Carga de fábrica (kg)

10 + 10 + 10

Linha líquido (mm / polg.)

Ø 19.05 (3/4")

Linha gás baixa pressão (mm / polg.)

Ø 41.27 (1-5/8")

Linha gás alta pressão (mm / polg.)

Ø 34.93 (1-3/8")

Tubagem e limites de funcionamento

Comprimento máximo total de tubagem

≤ 600 m

Comprimento máximo de tubagem efetiva

≤ 135 m

Comprimento máximo de tubagem equivalente

≤ 160 m

Comprimento desde 1ª derivação à unidade mais afastada

≤ 40 m

Limites em arrefecimento

-15°C ~ 52°C TBS

Limites em aquecimento

-25°C ~ 19°C TBH

Operação simultânea

-25°C / 27°C TBS

Água quente sanitária

-20°C ~ 43°C TBS

Notas

Condições nominais

Arrefecimento: 27°C TBS / 19°C TBH interior e 35°C TBS exterior; aquecimento: 20°C TBS interior e 7°C TBS / 6°C TBH exterior; tubagem cobre equivalente 7,5 m, desnível 0 m.

Ruído

Níveis medidos em câmara anecoica, conforme notas do fabricante.

Documentos

Monofolha

PDF

Download
